Perfil do produto e vantaxes da resistencia estrutural
ASTM A500 Grao C define tubos de aceiro ao carbono soldados e sen costura deseñados para aplicacións de carga-en construción e proxectos industriais.
Con maior límite de fluencia que os graos A e B, os tubos de grao C ofrecen unha estabilidade mellorada nas condicións de compresión, flexión e tensión combinada-o que o fai adecuado para columnas, arriostramentos, estruturas de aceiro e determinadas aplicacións de pilotes.
Vantaxes principais:
- Alta resistencia estrutural-a-eficiencia de peso
- Transferencia de carga eficiente en conxuntos soldados
- Fabricación fiable para estruturas modulares

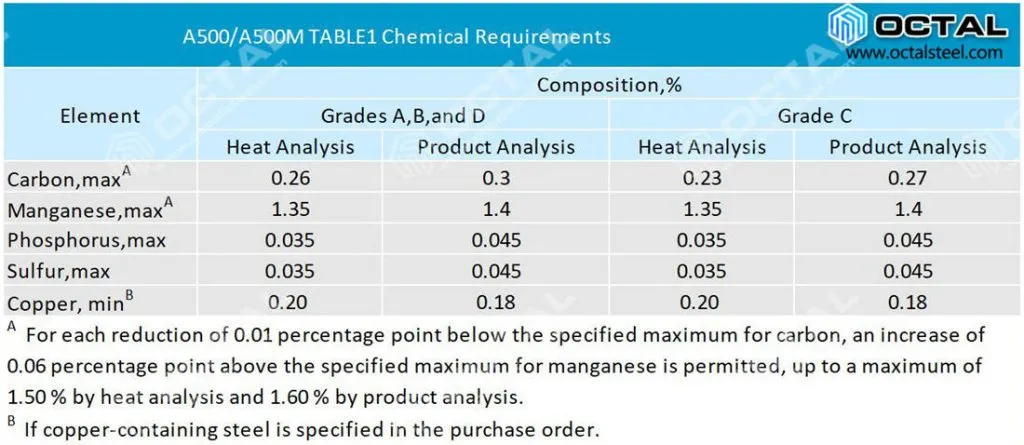

Química de Materiais para Soldadura e Formabilidade
|
Elemento |
Máx. % en peso |
Obxecto da Enxeñaría |
|
Carbono |
0.26 |
Mantén a soldabilidade e evita gretas |
|
Manganeso |
1.35 |
Soporta forza e dureza |
|
Fósforo |
0.035 |
Evita a fraxilidade da soldadura |
|
Xofre |
0.035 |
Mellora a limpeza do aceiro |
A metalurxia estable garante un rendemento consistente da costura de soldadura.

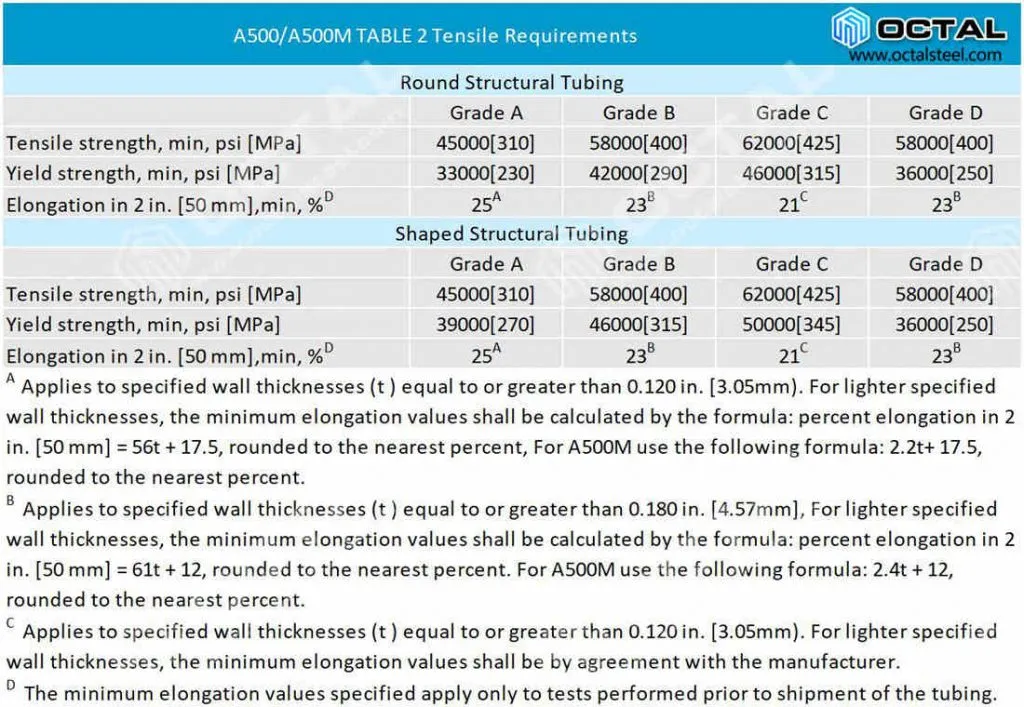

Desempeño mecánico para a seguridade estrutural
|
Propiedade |
Requisito |
Significado do rendemento |
|
Resistencia de rendemento |
Maior ou igual a 46 ksi (317 MPa) |
Resistencia a compresión para columnas |
|
Resistencia á tracción |
Maior ou igual a 62 ksi (427 MPa) |
Capacidade estrutural global |
|
Alongamento |
Maior ou igual ao 23 % |
Ductilidade baixo fabricación e impacto |
Estas propiedades admiten deformacións seguras baixo o vento, o tráfico ou as cargas operativas.
Métodos de fabricación e garantía de calidade da soldadura estrutural
A tubería de grao C ASTM A500 é producida principalmente porSoldadura por resistencia eléctrica (ERW)ouformado en frío-en HSS, garantindo unha forma, resistencia e adecuación consistentes para o uso-de carga.
Puntos clave de fabricación:
- Refinamento de costuras ERWmellora a continuidade do fluxo de tensión a través das articulacións en armazóns estruturais
- Control de-formación en fríoproporciona xeometría precisa e radios de esquina para HSS, mellorando o axuste-e o aliñamento no lugar
- Inspección de soldadura(visual + NDE cando se especifica) verifica a solidez dos membros-sensibles á fatiga ou á demanda-críticos
- Rectitud e tolerancia dimensionalxestión reduce o traballo de corrección durante a montaxe, garantindo unha instalación de calidade
Cada paso está deseñado para manter a resistencia seccional e ofrecer un rendemento fiable en condicións de compresión, flexión e carga combinada.
Dimensións e rango de subministración
|
Forma |
Rango típico |
|
Tubo redondo |
1,66" – 28" OD (42 – 711 mm) |
|
HSS cadrado |
1" – 20" |
|
HSS rectangular |
1.5" × 1" – 20" × 12" |
|
Espesor da parede |
Ata 0,875" dependendo da forma |
|
Lonxitude |
6–18 m (SRL/DRL ou personalizado) |

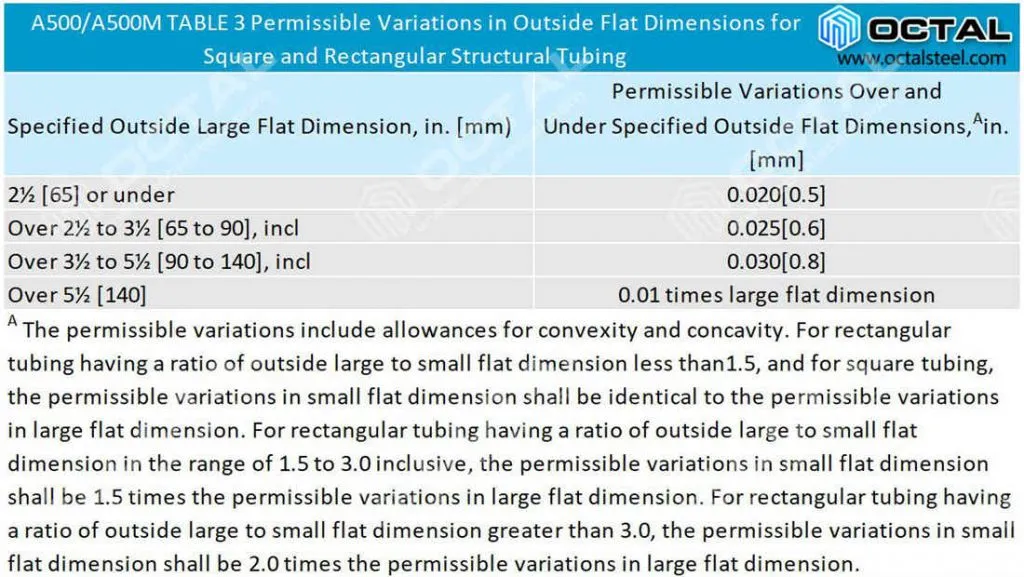

As tolerancias dimensionales seguen os requisitos obrigatorios da ASTM A500.
Opcións de acabado superficial e protección final
- Superficies pintadas de negro, espido ou con imprimación-
- Compre-opcións de revestimento aplicadas para a protección contra a corrosión
- Tapas ou biseles en función das necesidades de instalación
- Estas características protexen contra danos por manipulación e exposición ambiental.
Aplicacións de tubos estruturais
- Construción de columnas e arriostramentos
- Plataformas industriais e soportes de maquinaria
- Utilidade da ponte e estruturas secundarias
- Postes de sinalización e armazóns xerais de aceiro
- Sistemas de bastidores e unidades modulares prefabricadas
- Deseñado para a eficiencia de fabricación e unha montaxe fiable-en sitio.
Subministro de apoio a proxectos de construción e industriais
Octal Pipe ofrece tubos de grao C ASTM A500 cunha trazabilidade documentada, rexistros de calidade de soldadura e preparación para o final de fabricación-para apoiar a subministración fiable en proxectos de construción estrutural e industrial.
