Cando precisas conexións premium para a carcasa e tubos API 5CT?

Nun bo esquema,carcasaetubaxeas cordas parecen sinxelas: OD, peso, grao, deriva. No campo, as fugas e os problemas de integridade case nunca comezan no corpo da tubaxe: comezan nas conexións.

API 5CTé o estándar básico tanto para a carcasa como para a tubaxe: define as calidades, dimensións e as formas de rosca estándar como STC/LTC/BTC para a carcasa e NUE/EUE para a tubaxe. Para moitos pozos de petróleo convencionais, estas conexións API seguen sendo a resposta correcta. Pero en pozos de gas de alta presión, traballos HP/HT, longas seccións horizontais e pozos con ciclos intensos, o centro de risco pasa do corpo de aceiro ao deseño da conexión. Aí é onde entran as conexións especiais/premium.

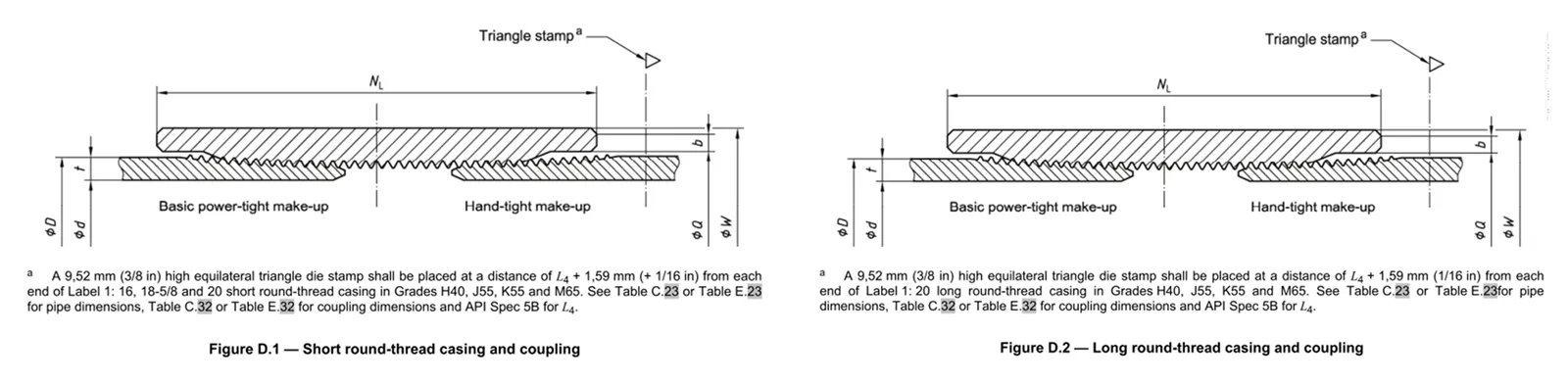

API 5CT e API 5B definen as principais familias de rosca para carcasa e tubo:

Carcasa

• STC - Rosca curta acoplada (redondo curta)
• LTC: acoplamento de rosca longa (redondo longo)
• BTC - Fío de refuerzo acoplado

Tubo

• NUE - Fin non perturbado
• EUE - Fin de trastorno externo

Estas conexións estándar son:

• O suficientemente forte (tensión, compresión, torque) para moitos pozos terrestres e convencionais
• Rentable e amplamente dispoñible
• Familiar para os equipos de aparellos, cun ecosistema completo de accesorios compatibles

Pero hai dúas verdades incómodas:

• As roscas redondas API (STC/LTC) non foron deseñadas para ser perfectamente estancas aos gases a alta presión; dependen moito do composto de fíos e da interferencia.
• Incluso BTC prioriza primeiro a capacidade estrutural e, segundo, a estanqueidade ao gas.

Para presións moderadas, servizo na súa maioría líquido e traxectorias relativamente sinxelas, isto é aceptable. A medida que aumentan a presión, a fracción de gas, a temperatura e a desviación, "o suficientemente bo" no lado da conexión comeza a parecerse máis a "marxe de deseño erosionada".

Unha vez que os pozos se moven máis aló da envolvente convencional, xa non se trata só de actualizar as conexións da carcasa. O tubo pode converterse nun camiño de fuga crítico e tamén nun punto quente de fatiga.

As conexións premium ou especiais adoitan considerarse cando algúns dos seguintes son certos:

• Pozos de gas de alta presión nos que calquera presión de revestimento sostida é unha grave preocupación
• HP/HT e pozos de augas profundas con altas cargas combinadas de explosión, colapso e tensión
• Pozos de alcance estendido e moi desviados con flexión significativa e gravidade de dogleg
• Pozos de almacenamento de gas, inxección e eliminación de CO₂ con ciclos de presión frecuentes
• Servizo azedo severo, onde o inicio de fendas e o crecemento na raíz do fío deben controlarse con rigor
• Deseños de pozos que requiren de forma explícita que o rendemento da conexión coincida ou supere as clasificacións do corpo da tubaxe

Nestes pozos, quedarse con STC/LTC/BTC e NUE/EUE non significa automaticamente "inseguro", pero significa que o sobre de rendemento da conexión está moito máis preto do sobre do deseño. Calquera variación no par, tratamento da superficie, práctica de maquillaxe ou condicións de funcionamento pode meter o sistema en problemas.

As conexións premium / especiais sitúanse nos corpos de tubos API 5CT, pero cambian a forma en que a xunta sela e transporta a carga. A maioría comparte algunhas características clave:

Selos metal a metal
En lugar de depender unicamente do composto de rosca, os deseños premium inclúen unha ou máis áreas de selado metal a metal que xeran un alto estrés de contacto ao par de maquillaxe. Isto permítelles manter un rendemento estanco aos gases baixo ciclos de presión e temperatura.

Torque do ombreiro
Un ombreiro de torque definido dá un tope positivo ao final da maquillaxe. Isto mellora o control do par, reduce o risco de danos por exceso de par e aumenta a capacidade de flexión e torsión en pozos desviados e ERD.

Xeometría de rosca optimizada
As formas de rosca rediseñadas reducen a concentración de tensión e distribúen a carga nos flancos de rosca máis enganchados. Isto mellora o rendemento pola fatiga onde a corda ve rotación, flexión e cambios de presión repetidos.

Opcións de descarga e semi descarga
Onde o crecemento do diámetro exterior é crítico (cerca da parte superior do revestimento, puntos de amarre ou restricións axustadas), as conexións enrasadas ou semienrasadas manteñen un diámetro exterior controlado ao tempo que proporcionan resistencia e selado.

Cualificación a escala completa
As conexións premium modernas adoitan cualificarse mediante ISO 13679 / API RP 5C5 ou probas similares a escala real, que abarcan cargas combinadas, ciclos e, en moitos casos, flexión. Isto dá unha imaxe realista de como se comporta a conexión baixo sobres de campo, non só con probas de eixe único.

Estas vantaxes importan tanto na carcasa como na tubaxe:

• Para a carcasa, o foco é a integridade estrutural xeral e a estanqueidade ao gas a longo prazo.
• Para os tubos, engádese ciclos de preparación, estimulación, operacións de control de pozos e cambios frecuentes de presión na parte superior.

Unha vez que o deseño do pozo require conexións premium, a tarefa xa non é "comprar un fío especial". Está a integrar esas conexións en toda a cadea de control de calidade e deseño OCTG.

Unha lista de verificación práctica de enxeñería xeralmente inclúe:

Defina claramente a envolvente operativa

• Presións e temperaturas máximas e mínimas para cada corda
• Estanqueidade necesaria ao gas e presión sostida permitida da carcasa
• Gravidade esperada do dogleg e calquera rotación prevista baixo carga
• Plans de workover e estimulación que introducen ciclos adicionais

Especifique os requisitos de cualificación de conexión

• Nivel de proba requerido ISO 13679/API RP 5C5 (por exemplo, CAL IV para servizo HP/HT grave)
• Carga de sobres a cubrir (tensión combinada, compresión, presión interna/externa, flexión se procede)
• Calquera proba de corrosión ou servizo acedo que se precise ademais dos requisitos básicos das tuberías

Aliñar o corpo do tubo e o rendemento da conexión

• Confirme que o rendemento de tracción, ruptura e colapso da conexión cumpre ou supere o grao do corpo de tubo e o grosor da parede seleccionados.
• Para deseños de colapso alto, comprobe que a conexión non se converta na sección débil en colapso

Planificar a inspección, maquillaxe e documentación por adiantado

• Definir os procedementos de calibración e inspección visual de rosca na instalación de rosca
• Especifique as ventás de torque de compensación e os requisitos de vixilancia tanto para a carcasa como para a tubaxe
• Planifique como se recollerán os MTC, os datos de cualificación de conexións, os gráficos de torque e os manuais de funcionamento no libro de datos OCTG e nos ficheiros do pozo

Tratar as conexións premium como parte do deseño, non unha reflexión posterior, é o que impide argumentos máis tarde na plataforma ou durante a revisión regulamentaria.

Moitos operadores xa cambiaron a carcasa de produción a conexións estancas ao gas premium, pero aínda usan tubos estándar EUE/NUE. Nos pozos de maior risco, isto cambia o eslabón débil da carcasa á tubaxe.

As situacións nas que as conexións de tubos premium adoitan estar xustificadas inclúen:

• Pozos de gas e pozos de petróleo de alto GOR nos que a estanqueidade ao gas de tubos a longo prazo importa e a presión do anel debe controlarse estreitamente
• Espérase que as cordas de tubos vexan fracturas repetidas, acidificacións, limpezas de pozos e outras intervencións pesadas
• Pozos horizontais e de alcance estendido, onde os tubos experimentan flexións, vibracións e rotacións significativas durante o funcionamento e a produción.
• Entornos ácidos ou con alto contido de CO₂ nos que a raíz da conexión é un lugar probable de fisuración por corrosión por tensión

Para estes pozos, os tubos con conexións premium, que presentan un ombreiro de torque, selado metálico e xeometría de rosca optimizada, poden reducir significativamente o risco de fugas e fallas por fatiga nas unións e darlles aos equipos de operacións máis confianza ao realizar un ciclo de presión ou realizar intervencións pesadas.

As conexións premium e especiais ofrecen o maior valor cando se tratan como parte dun programa completo de carcasas e tubos API 5CT, non como actualizacións puntuais. Isto normalmente significa:

• Planificación por pozo ou almofada: definir que intervalos necesitan conexións premium e cales poden manterse con seguridade con fíos de API estándar
• Manter as familias de conexión o máis consistentes posible dentro dunha cadea ou campo, para simplificar procedementos, recambios e adestramento da tripulación
• Comprobando a compatibilidade de todos os accesorios: xuntas de cachorros, cruces, colgadores de forros, empaquetadores, válvulas de seguridade e outros accesorios de remate.
• Limpeza a loxística do xardín con códigos de cores claros, marcas e contas para que as conexións non coincidentes non cheguen ao chan da plataforma.

Deste xeito, as conexións premium non son só un "nome de produto especial" nunha lista de cadeas, senón unha parte claramente definida da estratexia de integridade do pozo.

P1: Que tipos de pozos requiren normalmente conexións premium (especiais)?
A1:Pozos de gas HP, HPHT/pozos de augas profundas, ERD/pozos de alta-desviación, pozos de ciclo-de presión (almacenamento de gas/inxección de CO₂) e servizo azedo severo.

P2: Que fai que unha conexión premium sexa máis estanca-que os fíos estándar da API?
A2:Os selos de metal-a-metal e a composición-controlada (ombro de torsión) axudan a manter a resistencia ás fugas baixo ciclos de temperatura/presión.

P3: Que debo solicitar para verificar o rendemento da conexión premium antes da compra?
A3:Cualificación ISO 13679 ou API RP 5C5, ademais de gráficos de par/manual de marcha, rexistros de calibración de rosca e documentos MTC/inspección.
