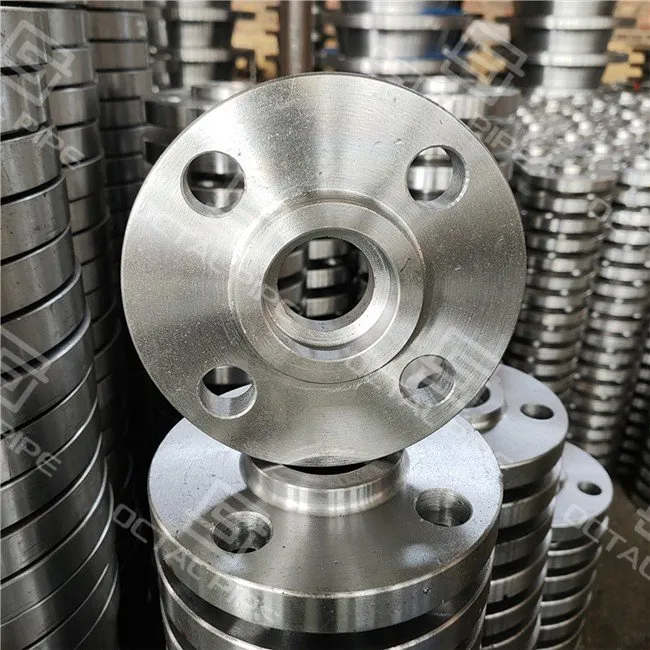

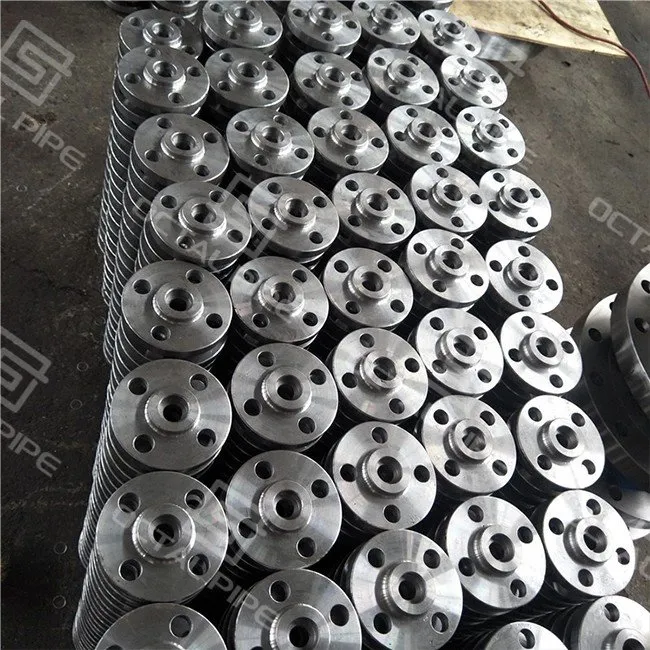

Brida de soldadura de socket

Os accesorios de tubos de soldadura-conxuntos están deseñados para redes de tubos de alta-presión compactas, onde a fiabilidade, o selado hermético de fugas-e un aliñamento preciso son críticos. A diferenza das conexións de soldadura a tope-, estes accesorios permiten que o extremo do tubo se asente nun enchufe mecanizado de precisión- antes de que se aplique unha soldadura de filete polo exterior. Isto garante a integridade estrutural, reduce o desalineamento e simplifica a instalación en espazos reducidos, como unidades montadas en patines-, bastidores de instrumentos ou módulos de canalizacións de refinerías e plantas químicas.

Octal Pipe ofrece unha gama completa de accesorios de soldadura-forxados fabricados paraASME B16.11, axeitado para proxectos de petróleo e gas, petroquímica, electricidade e industriais en todo o mundo.

Todos os accesorios cumprenASME B16.11estándares de dimensións, espesor de parede, tolerancias de orificios e clasificacións de presión.

As opcións de materiais inclúen:

• Aceiro carbono:ASTM A105, A350 LF2
• Aceiro de aliaxe:ASTM A182 F11/F22/F5
• Aceiro inoxidable: 304 / 304L, 316 / 316L, 321
• Dúplex e superdúplex:para aplicacións de alta-resistencia e alta-corrosión

Clases de presión: 3000#, 6000#, 9000#

Os materiais son seleccionados para optimizar o rendemento mecánico, a soldabilidade e a resistencia á corrosión baixo alta-presión ou alta-temperatura.

Os nosos accesorios de soldadura-conxunto cobren todas as necesidades de conexión-de pequeno diámetro:

• Acoplamentospara unir tubos en-liña
• Redutores(concéntricos e excéntricos) para transicións de diámetro
• Cóbados(45 graos e 90 graos) para dirixir o fluxo
• Camisetas(igual e redutor) para canalizacións ramificadas
• Sindicatospara facilitar a súa desmontaxe e mantemento
• Gorraspara selar os extremos dos tubos
• Socket-Bridas de soldadurapara conexións con bridas compactas

Estes accesorios aplícanse amplamente en:

• Cabezales de vapor e condensado en refinerías e centrais eléctricas
• Patines de procesos químicos e liñas de alimentación
• Instrumentación e canalización de servizos públicos
• Circuítos hidráulicos de alta{0}presión
• Módulos compactos offshore ou onshore

Cada accesorio comeza cun tocho forxado, que proporciona un fluxo de grans uniforme e unha densidade estrutural para soportar a fatiga, as vibracións e as cargas cíclicas.

O mecanizado realízase con equipos CNC de precisión para producir o orificio do zócalo, o ombreiro interno e o grosor da parede con tolerancias estreitas. As superficies internas son lisas para garantir un asentamento adecuado dos tubos e soldaduras sen fugas-.

O tratamento térmico aplícase segundo o grao de aceiro:

• Aceiro carbono:normalización para refinar a estrutura do gran
• Aceiro de aliaxe:templado e temperado para obter forza e dureza
• Aceiro inoxidable:solución{0}}recocido para resistencia á corrosión

As superficies externas poden ser recubertas ou tratadas para evitar a corrosión ou danos por manipulación.

Octal Pipe aplica procesos multi-QA/QC para garantir un rendemento fiable:

• Probas de materiais:composición química, resistencia á tracción e á fluencia, resistencia ao impacto
• Comprobacións dimensionales:profundidade do enchufe, tamaño do orificio, espesor da parede, concentricidade
• Soldabilidade e verificación de filetes:para evitar a concentración de estrés
• Probas non-destrutivas (NDT):UT, MT, PT, RT segundo sexa necesario
• Probas de presión e fugas:probas hidrostáticas ou neumáticas para confirmar o selado

Todos os accesorios son totalmente rastreables con certificados de proba de molino-(MTC/EN 10204 3.1 ou 3.2). A inspección de terceiros-está dispoñible para proxectos críticos.

Ao especificar accesorios para sistemas de-calibre pequeno e alta-presión, cada detalle importa. Os accesorios de soldadura-conxuntos de Octal Pipe están deseñados para ofrecer aos equipos do proxecto confianza tanto no rendemento como na execución.

• Rendemento fiable baixo presión:Cada accesorio está forxado e mecanizado con precisión para manter a precisión dimensional e a integridade estrutural, minimizando o risco de fugas, desalineamentos ou fallas de soldadura nas liñas de proceso críticas.
• Eficiencia da instalación:O deseño da toma guía naturalmente a tubaxe na súa posición, simplificando a montaxe no campo e reducindo as horas de traballo. A instalación máis rápida axuda a manter os cronogramas do proxecto no bo camiño e reduce os custos xerais.
• Pegada compacta para espazos reducidos:Ideal para patines, bastidores de instrumentos e módulos nos que o espazo é limitado, o que reduce a necesidade de custosas modificacións ou reelaboración do deseño.
• Flexibilidade de materiais para calquera servizo:Desde aceiro carbono ata dúplex e súper dúplex, os nosos accesorios admiten aplicacións corrosivas, de alta-temperatura e de alta-presión, o que permite aos equipos de compras obter todos os requisitos do proxecto dun único provedor de confianza.
• Documentación completa e trazabilidade:Cada accesorio inclúe certificados de proba de molino-(EN 10204 3.1/3.2) e inspección opcional de terceiros-, o que simplifica o cumprimento do QA/QC e as aprobacións dos proxectos.
• Risco reducido, menor custo total de propiedade:Combinando durabilidade, facilidade de instalación e fiabilidade de subministración global, os accesorios Octal Pipe minimizan o tempo de inactividade e os custos de mantemento, soportando tanto os orzamentos do proxecto como os obxectivos operativos.

Octal Pipe combina unha ampla gama de produtos, produción de alta-calidade, materiais certificados e asistencia técnica profesional. Os nosos accesorios están almacenados en varias calidades de aceiro para unha entrega global rápida, coa capacidade de producir dimensións personalizadas, profundidades de enchufes ou grosores de paredes.

A asistencia técnica inclúe orientacións para a selección de material, verificación da clasificación de presión e recomendacións de instalación, que axudan aos EPC e aos usuarios finais de todo o mundo a completar sistemas de alta-presión de pequeno-calibre de forma fiable e eficiente.
