Válvula API 6D e válvula de canalización

Válvulas API-6Dson válvulas{0}}de alta integridade utilizadas para controlar o fluxo (arrancar, parar, acelerar), illar seccións de canalización, evitar o refluxo e manter a seguridade das operacións de gasodutos, deseñados para sistemas de gasodutos, petróleo e gas de acordo coEspecificación API 6D("Especificación para válvulas de canalización"), e aplicada desde as liñas de recollida ata as conducións de transmisión. Adoitan instalarse en lugares de válvulas de bloqueo, estacións, patines de medición e instalacións de picking ondeillamento fiablee son necesarios un funcionamento previsible.

As válvulas API-6D son válvulas de canalización de alta integridade fabricadas de acordo coEspecificación API 6D(Especificación para válvulas de canalización). Os tipos comúns inclúenválvulas de compuerta, válvulas de bola, válvulas de retención, válvulas de obturación e válvulas de liberación de aire/{0}}aire de baleiro.Tubo Octalofrece válvulas-de especificacións API-6D completas en materiais e configuracións adaptadasclase de presión, rango de tamaño, conexión final e condicións de servizo.

As válvulas de canalización API 6D adoitan instalarse onde o precisan os operadoresillar, cambiar ou protexer as vías de fluxoen condicións de funcionamento reais-colas longas, disposicións de estacións axustadas, ciclos frecuentes e ventás de apagado-sensibles ao tempo.

• Tuberías de transmisión e recollida (válvulas de bloqueo/puntos de sección):Nas liñas de-longa distancia, as válvulas de bloqueo adoitanpechado nunha sección de canalizaciónpara que os equipos poidan reparar unha bobina augas abaixo, substituír un elemento filtrante nun enlace de estación-ou illar unha fuga sen deter toda a liña. Estas válvulas poden estar ao aire libre durante anos e despois necesitan funcionar de forma fiable durante unha pequena xanela de apagado. É por iso que os compradores se preocupanfuncionamento previsible, clase de presión/extremos correctos e evidencia clara de aceptación. Octal Pipe mantén a especificación bloqueada antes de tempo (tipo/clase/conexión/materiais) e proporciona rexistros de probas aliñados con ITP-(probas de carcasa/asento, comprobacións de fugas, trazabilidade) para que o equipo de recepción poida realizar a inspección rapidamente cando a válvula chega ao lugar.
• Estacións de compresores e patines de medición:Nas estacións de compresor, as válvulas adoitanillar trens de equipospara o mantemento-pechando o illamento augas arriba/abaixo, evitando o refluxo e activando a despresurización segura antes de que comece o traballo. En patines de dosificación, soporte de válvulasconmutación de liñas e illamento de mantementoonde pequenos erros de instalación poden causar atrasos. As válvulas de compuerta utilízanse habitualmente para o illamento completo-aberto/totalmente-en tramos principais, mentres que as válvulas de retención protexen contra o fluxo inverso entre as diferentes zonas de presión. Nestes ambientes, os proxectos adoitan implicar varios modelos de válvulas nun mesmo paquete, polo que a etiquetaxe coherente, a coincidencia de-listas de empaquetado e os documentos de proba completos reducen as retencións-de posta en servizo e as disputas por "elementos incorrectos".
• Estacións de lanzamento/receptor de porcos:As operacións de pigging dependen de válvulas paraillar o canón lanzador/receptor, xestiona a ecualización da presión e abre/pecha seccións rapidamente durante o lanzamento e a recuperación do porco. As válvulas de bola ou as válvulas de tapón adoitan seleccionarse para un illamento rápido de cuartos de-turno cando o ciclo repetido forma parte do funcionamento normal. Nesta configuración, o apagado estable-e o funcionamento fiable importan porque os atrasos afectan a todo o programa de picking. Octal Pipe admite isto cunha claridade de configuración (tipo/clase/extremos/materiais), probas de presión/fugas rexistradas e documentos de envío aliñados coa lista de embalaxe-para que o equipo do sitio poida pasar da recepción da inspección á instalación sen perder tempo nas lagoas de papeleo.

• Fundición de carrocería/Forxa (adaptada ao tamaño e á clase de presión)

Para válvulas de-calibre grande e de-presión máis alta, normalmente os corpos sonforxado; para tamaños máis pequenos,corpos fundidosúsanse habitualmente cunha calidade controlada e un alcance de inspección. Octal Pipe verifica os detalles da ruta do corpo na etiqueta/documentos da válvula antes do lanzamento.Exemplo:Para un paquete Clase 900, os compradores adoitan solicitar probas-falsificadas do corpo nofábricarexistros de publicación.

• Mecanizado de precisión (superficies de selado e axuste de instalación)

Os asentos, os portos e os orificios están mecanizados con tolerancias estritas para un selado estable e un par predecible. Antes do envío, Octal Pipe comproba o axuste-de elementos clave que lles importan aos equipos de adquisición-cara-a-cara, o estado da cara da brida (ou a preparación do extremo BW), o aliñamento do orificio e o acabado da superficie de selado-polo que a instalación do lugar non require reelaboración.

• Configuración de asento/vástago/selado (borrar por tipo de válvula)

As válvulas de bola usan asentos esféricos; as válvulas de compuerta usan cuña/cuña flexible; as válvulas de retención usan unha placa basculante ou dual; as válvulas de tapón usan deseños de tapón cónico. As opcións de vástago inclúen vástago ascendente e non-ascendente (porta),vástago a proba de-explosióne embalaxe multi-anel. Onde se especifique,embalaxe cargada-en directoaplícanse configuracións de aneis-lanternas ou para un control máis estrito das fugas.Exemplo:Para os patíns de medición, os compradores adoitan pedir que se incluyan notas de configuración no ficheirofabricanteficha técnica para simplificar a aceptación.

Tamaños especiais e clases maiores dispoñibles por esixencia do proxecto; póñase en contacto coa enxeñería de Octal Pipe para obter especificacións personalizadas.

Válvula de bola

As válvulas de bola son válvulas de cuarto-de volta moi utilizadasapagado rápido-e illamentoen sistemas de gasodutos e petróleo, especialmente en estacións, puntos de válvulas de bloqueo e liñas de derivación.

Tipos de válvulas de bola

Válvula de bola flotante: DN15–DN200 (NPS 1/2–8), PN10–PN100 (Clase 150–600)

Válvula de bola de entrada-lateral fundido: DN20–DN1500 (NPS 2–60), PN10–PN420 (Clase 150–2500)

Válvula de bola de entrada{0}}lateral forxada: DN20–DN1500 (NPS 2–60), PN10–PN420 (Clase 150–2500)

Válvula de bola totalmente soldada: DN20–DN1500 (NPS 2–60), PN10–PN420 (Clase 150–2500)

-Válvula de bola de entrada superior: DN20–DN1500 (NPS 2–60), PN10–PN420 (Clase 150–2500)

Válvula de bola de selado forzado: DN20–DN900 (NPS 2–36), PN10–PN420 (Clase 150–2500)

Válvula de bola dobre DBB (bloque dobre e purga): DN20–DN1200 (NPS 2–48), PN10–PN420 (Clase 150–2500)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:con brida, soldadura a tope, roscado, soldadura por socket

Operación:manual, eléctrico, neumático, hidráulico

Válvula criogénica (servizo de baixa temperatura)

As válvulas crioxénicas están deseñadas para un peche-e illamento fiables en servizos de medios de-baixa temperatura, con configuracións adecuadas para aplicacións de conducións e estacións de servizo frío-.

Gama de válvulas criogénicas

Rango de tamaño:DN50–DN900 (NPS 2–NPS 36)

Clasificación de presión:PN10–PN100 (clase 150–clase 600)

Rango de temperatura: -196 graos a +100 graos

Materiais principais:aceiro carbono de baixa-temperatura, aceiro inoxidable

Finalizar conexións:brida, soldadura a tope

Operación:manual, eléctrico, neumático, hidráulico

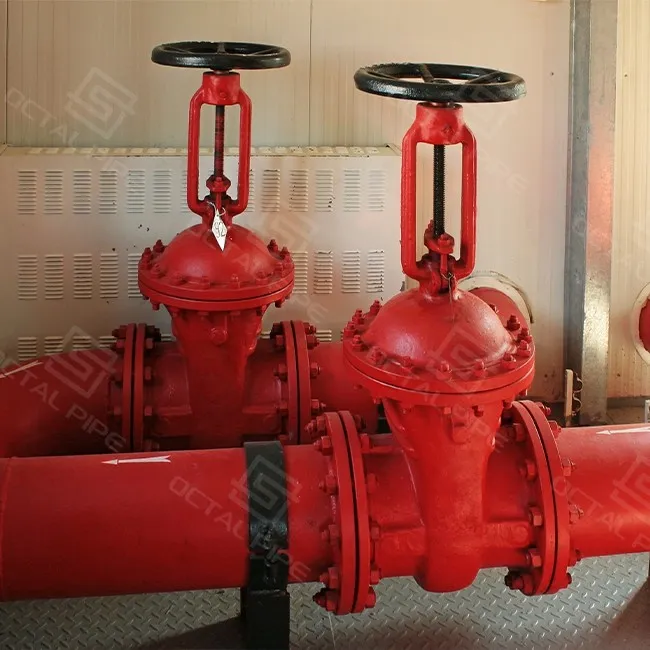

Válvula de compuerta

As válvulas de compuerta son amplamente utilizadas paraillamento completo-aberto/pechado-totalnos sistemas de gasodutos e de petróleo, que se aplican habitualmente nas localizacións de válvulas de bloqueo da liña principal e nas tubaxes das estacións onde se require un peche fiable-.

Tipos de válvulas de compuerta

Válvula de compuerta forxada: DN10–DN100 (NPS 3/8–NPS 4), PN10–PN420 (Clase 150–Clase 2500)

Válvula de compuerta fundida: DN50–DN1500 (NPS 2–NPS 60), PN10–PN420 (Clase 150–Clase 2500)

Válvula de compuerta de forxado: DN50–DN1200 (NPS 2–NPS 48), PN10–PN420 (Clase 150–Clase 2500)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:con bridas, soldadura a tope; rosca e soldadura de socket dispoñible para válvulas de comporta forxadas

Operación:manual, eléctrico, neumático, hidráulico

Válvula Globo

As válvulas de globo úsanse habitualmente pararegulación e estrangulamento do caudalen sistemas de gasodutos e petróleo, nos que se require un control estable e un rendemento de apagado repetible{0}.

Tipos de válvulas de globo

Válvula de globo forxada: DN15–DN100 (NPS 1/2–4), PN10–PN420 (Clase 150–2500)

Válvula de globo fundido: DN50–DN400 (NPS 2–16), PN10–PN250 (Clase 150–1500)

Válvula de globo de selado de presión: DN50–DN600 (NPS 2–24), PN10–PN420 (Clase 150–2500)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:con bridas, soldadura a tope

Operación:manual, eléctrico, neumático, hidráulico

Válvula de retención

As válvulas de retención úsanse paraprevención de refluxonos sistemas de gasodutos e petróleo, axudando a protexer os equipos e a manter unha dirección de fluxo estable sen operación manual.

Tipos de válvulas de retención

Válvula de retención oscilante: DN15–DN1500 (NPS 1/2–60), PN10–PN250 (Clase 150–1500)

Válvula de retención de fluxo axial: DN50–DN1200 (NPS 2–48), PN10–PN250 (Clase 150–1500)

Válvula de retención de selado de presión: DN50–DN600 (NPS 2–24), PN10–PN420 (Clase 150–2500)

Válvula de retención de placa dual: DN50–DN1200 (NPS 2–48), PN10–PN100 (Clase 150–600)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:con bridas, soldadura a tope; soldeo roscado e enchufe dispoñible para válvulas de retención de balance; opción de oblea para válvulas de retención de placa dual

Operación:automático

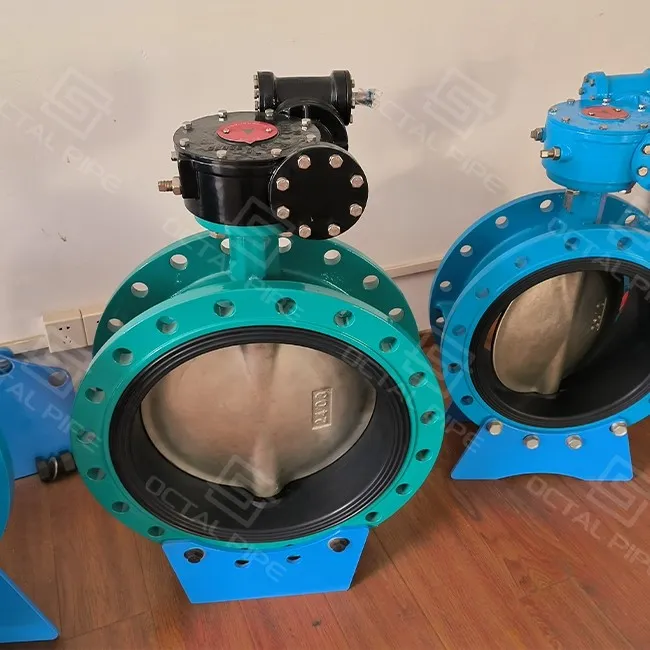

Válvula de bolboreta

As válvulas de bolboreta son válvulas de cuarto-de volta que se usan habitualmenteillamento e control de fluxoen petróleo e gas, servizos públicos e sistemas de oleodutos-especialmente onde se require unha estrutura compacta e un funcionamento rápido.

Tipos de válvulas de bolboreta

Válvula de bolboreta concéntrica (línea central).: DN50–DN1200 (NPS 2–48), PN10–PN25 (Clase 150)

Válvula de bolboreta excéntrica doble: DN50–DN4500 (ata NPS 48), PN10–PN100 (Clase 150–600)

Válvula de bolboreta triple excéntrica: DN20–DN4500 (ata NPS 48), PN10–PN100 (Clase 150–600)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:brida, lug, wafer (por tipo); Soldadura a tope dispoñible para deseños triples excéntricos

Operación:manual, eléctrico, neumático, hidráulico

Válvula de control

As válvulas de control úsanse pararegulación e estrangulamento do caudalen sistemas de procesos e canalizacións, de aplicación habitual enauga, vapor, petróleo e gasservizos.

Tipos de válvulas de control

Válvula de control de gaiola equilibrada: DN40–DN600 (NPS 1 1/2–24), PN16–PN420 (clase 150–2500)

Válvula de bola de control flotante: DN15–DN200 (NPS 1/2–8), PN16–PN100 (Clase 150–600)

Válvula de bolboreta de control excéntrico triple: DN50–DN1600 (NPS 2–64), PN16–PN100 (Clase 150–600)

Válvula de control de compuerta neumática de dobre-disco: DN50–DN1000 (NPS 2–40), PN16–PN150 (Clase 150–900)

Opcións (típicas)

Materiais:aceiro carbono, aceiro aliado, aceiro inoxidable

Finalizar conexións:con brida, soldadura a tope, oblea (por tipo)

Operación:pneumático / eléctrico (por aplicación)

• Selado estanco / baixa fuga:Octal Pipe pode subministrarasento-de metalouasento suave-de alto rendemento-configuracións para cumprir os requisitos de fuga de asentos API 598/API 6D. O material do asento e o deseño de selado son seleccionados en función do medio, da temperatura e das expectativas de-apagamento, o que axuda a reducir o risco de parada non planificada nas estacións e nos puntos de válvulas de bloqueo.
• Capacidade de alta presión e temperatura:Dependendo do tipo e configuración de válvula, Octal Pipe admite clases de presión ataClase 2500se é o caso. A selección de material e asento pódese aliñar ás condicións do servizo, como aplicacións de baixa-temperatura ou servizo de gas de temperatura-máis alta, coa documentación adaptada ao alcance do proxecto.
• Durabilidade e resistencia á erosión:Para un servizo sensible-a maior{0}}velocidade ou partículas-, opcións comoadornos endurecidos, tratamentos de superficie protectora e camiños de fluxo optimizados poden axudar a limitar o desgaste. Isto é especialmente relevante paraválvulas de bola e válvulas de tapónonde a erosión localizada pode afectar o rendemento do selado ao longo do tempo.
• Mantemento reducido:O servizo de campo simplifícase a través de opcións prácticas de deseño comocorpos atornillados, asentos/revestimentos substituíbles, e opcionalembalaxe de tronco cargado-live. Octal Pipe mantén claros estes detalles de configuración nas notas de selección para que os compradores poidan confirmar as expectativas de mantemento antes de realizar o pedido.
• Seguridade e cumprimento das normas:As válvulas están especificadas para cumprirISO 14313Requisitos de seguridade das válvulas das canalizacións, con medidas de-prevención de fugas como robustasempaquetado de talloe disposicións de selado para apoiar o control das emisións fuxitivas cando sexa necesario. Octal Pipe pode aliñar estes requisitos co ITP do proxecto e incluír os rexistros de verificación relevantes no paquete de documentos.

Probas e Inspección
A inspección realízase no marco do proxecto ITP e normalmente inclúe:

• Trazabilidade do material:Informes de probas de fábrica (MTR) máis certificados químicos e mecánicos para materias primas
• Inspección de fundición/forxa:RT/UT para corpos críticos, máis inspección de defectos de superficie onde se especifique
• Inspección dimensional:área de fluxo, aliñación de portos, dimensións de cara-a-cara, perforación/planitud das bridas e comprobacións de preparación final
• Proba de presión:Proba de carcasa e proba de asento (máis proba de asento traseiro se é o caso) con resultados rexistrados segundo as presións de proba API 6D
• Verificación de fugas:fugas do asento e da carrocería aliñadas coa clase de fuga especificada (por exemplo, Clase I, II, etc.)
• Inspección do revestimento/acabado superficial:Inspección de pintura interna e externa/anti-corrosión segundo os requisitos ambientais
• NDT (cando se especifique):Informes UT / RT / MT / PT para pezas de fundición/forxa vinculadas á etiqueta da válvula e aos rexistros de envío

Exemplo:Para un paquete de válvula de illamento crítico, os compradores poden solicitarfabricanteInformes de NDT para o corpo e unha proba de presión presencial nofábrica, a continuación, arquiva o paquete de proba completo coa lista de embalaxe para recibir a inspección.

• Gama completa, un alcance de abastecemento:Octal Pipe subministra API-6Dválvulas de compuerta, bola, de retención (balancín/placa dual), tapón e válvulas de aire/baleiro, abranguendo clases estándar e configuracións do proxecto.
• Apoio á selección que reduce o risco de RFQ:Octal Pipe axuda a confirmartipo, clase de presión, conexión final, material da carrocería e opción de asento/revestimentoen función do medio, da temperatura e das necesidades de funcionamento-polo que as especificacións quedan bloqueadas antes de realizar o pedido.
• Probas preparadas para ITP{0}}+ documentos rastreables:Entregado con probas presentadas polo comprador-comoTrazabilidade de MTR/calor, informes de proba de presión de carcasa/asento, verificación de fugas, comprobacións dimensionais e informes de NDT cando se especifique, emparejado coas etiquetas das válvulas e a lista de embalaxe.
• Personalización + control de entrega:Admite actualizacións de acabados e recortes personalizados, con embalaxe/etiquetado organizado por elemento de liña para acelerar a inspección de recepción e reducir-confusións.

Para adaptarse a diferentes medios e condicións de funcionamento, as válvulas de canalización API 6D pódense configurar mediante:

• Selección do material corporalaliñados coa temperatura e o ambiente de corrosión
• Selección de asento(asento brando vs asento metálico) aliñados cos requisitos de fuga e temperatura
• Configuración de selado do vástagoe disposición de embalaxe aliñada coas condicións do servizo
• Selección de perforación(calibre total vs calibre reducido) cando o especifique o plan de operación do gasoduto

Se o proxecto inclúe requisitos de materiais mixtos (por exemplo, aceiro carbono para a liña principal e inoxidable para seccións específicas de corrosión), a marcaxe e a correspondencia do documento mantéñense consistentes para reducir os erros de recepción.

FAQ





01.Que documentos se inclúen ao mercar unha válvula API 6D?

Entregas típicas inclúenMTR/trazabilidade térmica, Informes de proba de presión API 6D (casco/asento), verificación de fugas, elista de empaquetado coincidente. Pódense proporcionar rexistros dimensionais e NDT cando se especifique no ITP.

02.Como elixo entre unha válvula de bola API 6D e unha válvula de comporta API 6D para o illamento da canalización?

AnVálvula de bola API 6Dadoita seleccionarse para un illamento rápido de cuartos-de volta e unha operación frecuente (estacións,Válvula de compuerta API 6Dutilízase habitualmente para o illamento completo-aberto/totalmente- da liña principal nas localizacións das válvulas de bloqueo. A selección final depende da frecuencia de operación, do medio e da clase de presión.

03.Pódense subministrar válvulas API 6D con diferentes conexións finais nun mesmo proxecto?

Si. Pódense subministrar válvulas API 6Dcon bridas (ASME B16.5/B16.47), soldadura a tope (BW), soldadura por enchufe (SW), ouroscado (NPT/BSP)termina para coincidir co estándar de conexión de canalización e o método de instalación.

04.Como se reducen os atrasos na recepción de pedidos de válvulas de varios-elementos?

Cada válvula está etiquetada e asociada unha-a-unhalista de empaquetadoepaquete de documentos, mantendo a clase de presión, o tamaño, o material e os informes de proba coherentes-de xeito que os equipos receptores poidan verificar os elementos máis rápido e reducir o risco de non coincidencia.
