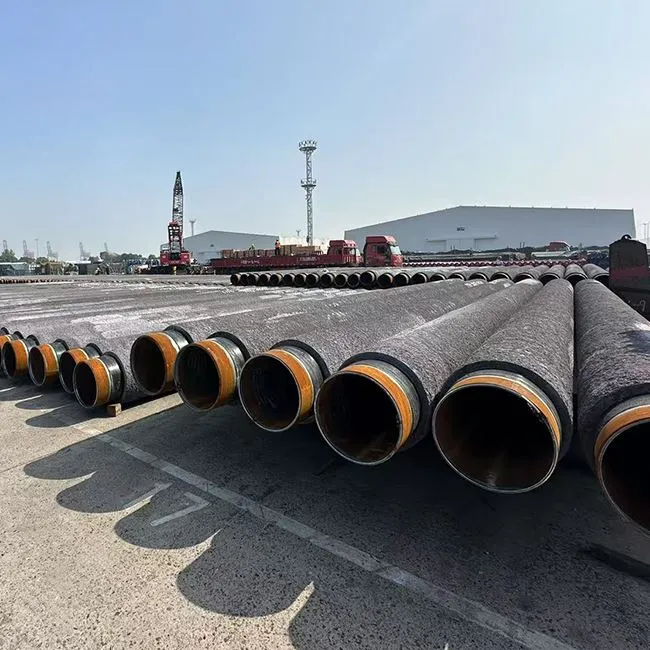

Tubo CWC (revestimento de peso de formigón)

Tubo CWC(Concrete Weight Coating) é un revestimento externo especializado aplicado a conducións de aceiro para proporcionar flotabilidade negativa, protección mecánica e estabilidade a longo prazo-en ambientes mariños e pantanosos. A diferenza dos revestimentos de corrosión simples, CWC engade unha densa capa de formigón sobre os sistemas anticorrosión, garantindo que as canalizacións permanezan seguras e estables mesmo baixo fortes forzas hidrodinámicas ou solos flotantes.

Octal Pipe fabrica CWC Pipe de acordo cos estándares internacionais de gasodutos offshore:

• ISO 21809-5– Revestimentos de peso de formigón para sistemas de transporte por tuberías
• DNV-RP-F110 e DNV-OS-F101– Directrices de estabilidade do gasoduto offshore
• Rango de tamaño de tubo:4″ – 48″ (personalizado ata 60″)
• Espesor do revestimento:25 mm - 150 mm
• Densidade do formigón:3040 – 3500 kg/m³ (axustable por proxecto)
• Lonxitude de tubo:8 – 18 m estándar, lonxitudes personalizadas dispoñibles

(1) Preparación da superficie

Aplicación deRevestimento anticorrosivo 3LPE(Imprimación FBE + adhesivo + capa superior de polietileno)



Desbaste superficial para garantir a correcta adherencia do formigón

(2) Colocación de reforzos
Malla de aceiro ou gaiolas de arame instaladas ao redor do tubo

Fibras de polipropileno engadidas para mellorar a resistencia ás fisuras

(3) Aplicación concreta
Revestimento de formigón pesado: formigón denso aplicado con áridos controlados

Impingement Concrete Weight Coating (ICWC): formigón aplicado por choque, logrando unha alta resistencia e densidade de unión.

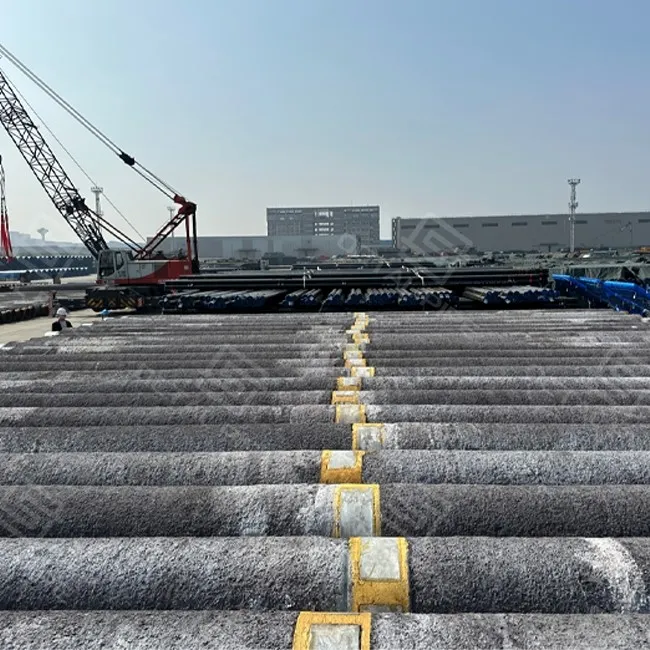

(4) Instalación de ánodos
Para garantir unha protección total contra a corrosión, os ánodos de sacrificio ou os ánodos de corrente impresa adoitan estar integrados nas conducións revestidas de CWC-:

Tipos de ánodos: ánodos de aluminio, cinc ou MMO (óxido de metal mixto).

Instalación:Integrado no CWC capa e unido eléctricamente ao tubo

Función: Proporciona protección catódica en condicións de auga de mar e pantanos, prolongando a vida útil da canalización entre 20 e 40 anos.

(5) Curado e acabado
Curado controlado do formigón para acadar resistencia mecánica

Achaflanado ou biselado dos extremos dos tubos para facilitar a soldadura en campo.

OProceso de revestimento de tubos CWCnon é só "engadir formigón". O resultado de calidade decídese polo axuste do reforzo-, o control do curado e o acabado final-porque a maioría dos problemas no campo aparecen como danos no bordo, rachaduras ou transición deficiente nos extremos libres-de formigón.

• Confirmación da preparación da superficie e do revestimento base: capa anticorrosiva verificada antes da aplicación de formigón.
• Instalación de reforzo: comprobouse o posicionamento da malla/gaiola para que o formigón non se deslamine baixo cargas de manipulación.
• Aplicación de formigón: construir-até o espesor especificado cunha compactación controlada.
• Curado controlado: evita os bordos quebradizos e as gretas precoces durante o transporte.
• Acabado final: -extremos libres de formigón e transicións limpas para o acceso á soldadura (se é necesario).

• Flotabilidade Negativa: Asegura que as canalizacións se manteñan mergulladas e estables en ambientes de auga ou pantanos, contrarrestando eficazmente a elevación das forzas flotantes.
• Protección mecánica: salvagardas contra ameazas externas como arrastres de áncoras, artes de arrastre e impactos directos durante a instalación ou a operación.
• Resistencia á abrasión: Soporta o desgaste dos desprazamentos dos fondos mariños, das correntes oceánicas e do contacto con superficies rochosas ou abrasivas.
• Resistencia ás fisuras: O formigón armado soporta flexións, esforzos de manipulación e cargas operativas sen fracturarse.
• Illamento térmico opcional: Integra capas adicionais para preservar as temperaturas dos fluídos en liñas de fluxo de augas profundas e ambientes submarinos.







Nunha propagación offshore, o tubo CWC só é "bo" se é asínon ralentiza a soldadura e o revestimento das unións en campo. O formigón protexe a tubaxe no fondo do mar, pero se os extremos non están preparados correctamente, os equipos malgastan horas astilando formigón, reparando danos nos bordos e reelaborando a xunta do campo-exactamente onde o risco programado e o risco de rexeitamento son máis altos.

Como fai Octal Pipe o revestimento de peso de formigón práctico para a construción offshore?

Extremos libres-de formigón que coincidan coa práctica de soldadura real

• Corte de formigón (longitud libre CWC-):Mantemos unha distancia libre de formigón-fixo desde o final da tubaxe ata o inicio do formigón, normalmente200-400 mm por extremo(ou como especifique o seu proxecto). Isto dá espazo suficiente paraaliñar-pinzas, estacións de soldadura internas/externas e ferramentas de manipulaciónsen virar formigón durante o axuste-.
• Reducción do revestimento anticorrosivo (3LPE/FBE/3LPP):Dentro da-zona libre de formigón, o revestimento da corrosión tamén se controla cun recorte separado para o traballo en conxunto de campo. Para a maioría dos programas offshore, Octal ten oRecorte 3LPE (ou 3LPP/FBE) no extremo do biselnormalmente arredor150-250 mm(ou segundo o seu sistema de revestimento de xuntas de campo), deixando unha-banda de aceiro núa consistente para soldar e despois unha transición limpa para o revestimento de-conxuntas de campo.
• Transicións controladas (sen "borde irregular"):A terminación de formigón está conformada e protexida para que o bordo sexa estable mediante a manipulación da liña de elevación, carga e tiro-. O bordo do revestimento de corrosión tamén se mantén limpo e medible, polo que a tripulación de campo pode preparar, quentar e aplicar mangas / sistemas epoxi líquidos sen perseguir bordos irregulares nin reelaborar áreas danadas.

Perfil final construído para protexer o bordo do revestimento

• O punto de dano máis común é o bordo de formigón durante a carga, manipulación de tubos e encordado. Octal usa un controladochaflán final / perfil cónicoe protección de bordos para que a terminación de formigón sexa menos probable que se rache ou se rompa. Isto significa menos reparacións na cuberta e menos risco de expoñer o revestimento da corrosión no corte.

Compatibilidade con sistemas de revestimento de xuntas de campo

• Os diferentes proxectos usan diferentes métodos de unión de campo (mangas termoretráctiles-, sistemas epoxi líquido/PU ou solucións compatibles con 3LPP/3LPE). Octal coordina o corte de tubos CWC, a preparación da superficie e o perfil de transición para que o teuO sistema de revestimento de xuntas de campo pódese aplicar sen loitar contra o formigón. Se é necesario, podemos proporcionar debuxos que mostren a lonxitude de recorte, a acumulación de revestimento-e a zona de transición da unión-, polo que o contratista de soldadura e o equipo de revestimento traballen a partir da mesma referencia.

Deseñado arredor do manexo, non só do rendemento do laboratorio

• A tubería offshore móvese a través de varios ascensores-estaleiro, porto, carga de embarcacións, liña de tiro, aguillón. Octal céntrase nas etapas "-intermedias": bordos de formigón estables, marcas claras, biseles protexidos e embalaxe que reduce o dano final. O obxectivo é sinxelo:menos traballo de retoque-na embarcación, taxa de tendido máis suave e menos NCR causados ​​por tubos CWC astillados ou cortes danados.

Un paquete responsable: tubo base + revestimento de corrosión + CWC

• O rendemento das tubaxes CWC depende do que hai debaixo. Octal ofrece o paquete como un único ámbito coordinado-tubo base + 3LPE + CWC + corte/preparación final-polo que a vinculación, a compatibilidade e a inspección se xestionan baixo unha soa responsabilidade en lugar de dividirse entre varios provedores.

Entradas de flotabilidade e estabilidade: o que necesitamos do teu proxecto
O revestimento de formigón raramente é "un grosor para todos". O deseño correcto de tubos revestidos de CWC depende do solo do fondo mariño, das correntes, do método de colocación e do sistema de revestimento anticorrosivo baixo o formigón.
Para citar e enxeñeiro Octalrevestimento de peso de formigón de tuberías (CWC)correctamente, normalmente confirmamos os seguintes elementos:

Densidade do revestimento do formigóné un dos poucos parámetros que cambia directamente nos-cálculos de estabilidade do fondo. Os compradores deben fixar a densidade e o grosor xuntos na solicitude de oferta para que o peso mergullado entregado coincida coa intención do deseño da instalación.

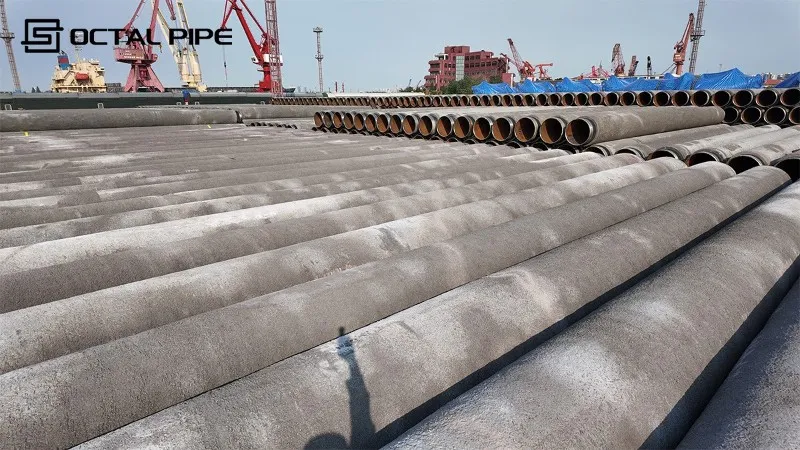

Fai clic para ver o vídeo de envío de CWC Pipes de Octal Pipe↓

Octal Pipe implementa rigorosos protocolos QA/QC para garantir a integridade e o rendemento deRevestimento de tubos CWCaplicacións:

• Ensaios de densidade e compresión: confirma que a densidade do formigón e a resistencia á compresión cumpren os limiares especificados para a flotabilidade e a{0}}carga.
• Probas de vinculación: valida unha forte adhesión entre a capa de formigón e o revestimento anticorrosivo subxacente para evitar a delaminación.

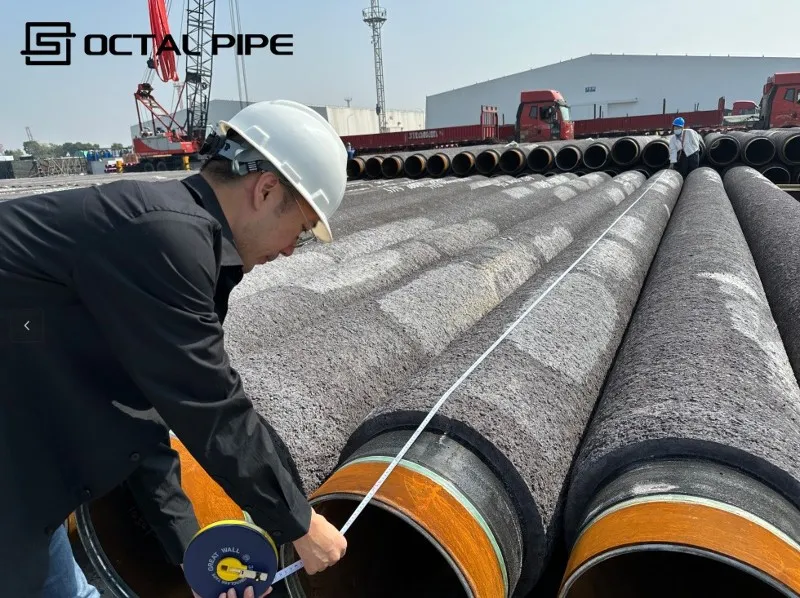

• Comprobacións dimensionales: Asegúrese de que o grosor uniforme do revestimento e a xeometría xeral se aliñan coas tolerancias do proxecto.
• Detección de vacacións: identifique e corrixa calquera defecto ou oco na capa base anticorrosión para unha protección completa.
• Simulación de flotabilidade: simula as-condicións do mundo reais para verificar a resistencia á elevación e a estabilidade en ambientes mergullados.

A vantaxe CWC de Octal Pipe vén do que écontrolado no taller-os pasos que evitan os problemas típicos de CWC offshore (varianza de peso, desconcha dos bordos, rachaduras despois do envío e danos finais-de transición que retardan a soldadura).

Aumento de peso-controlado como un sistema (densidade + grosor + reforzo):Na planta, o lote e a colocación son xestionados para que a densidade e o grosor queden aliñados coa intención de estabilidade e o reforzo colócase para evitar zonas débiles locais. Así é como Octal Pipe reduce a variación da "mesma especificación, diferente peso por metro" que obriga a re-comprobacións durante a instalación.(Os rexistros de densidade/espesor pódense proporcionar cando se especifique en PO/ITP).

Disciplina de interface antes de aplicar o formigón:Moitos fallos comezan na interface, non no concreto. Octal Pipe realiza a confirmación do revestimento de base-e o control do estado da superficie antes da colocación do formigón, polo que a capa de formigón se adhiere correctamente en lugar de levantarse máis tarde como derrames ou puntos ocos baixo a manipulación de cargas.

Transicións finais construídas para a realidade da soldadura (non só a aparencia de fábrica):Os atrasos de-custos máis altos adoitan ocorrer nos extremos-bordes irregulares, transicións astilladas ou recortes que non coinciden coa estación de soldadura. Octal Pipe controla a-longitude do extremo libre do formigón e o perfil de transición para que-axuste, as abrazadeiras e o traballo de revestimento de xuntas de campo poidan continuar sen romper o formigón no bordo.(Finalizar o recorte e o perfil por PO/ITP.)

Controis de curado e manipulación deseñados en torno a danos de transporte:CWC adoita parecer ben no envío e falla durante os movementos do estaleiro, o camión ou o levantamento do porto. Octal Pipe xestiona as condicións de curado e aplica disciplinas de manipulación (puntos de elevación, regras de apilado, protección de bordos e extremos) para reducir as micro-rachaduras e as escaras de bordos que, doutro xeito, provocarían reparacións no lugar e atrasos de aceptación.

Contacta agora

FAQ



P1 - Por que usar o revestimento de formigón en gasodutos offshore?

A: Revestimento de peso de formigónengadeflotabilidade negativae mellorana -estabilidade inferior, axudando á canalización a resistir o levantamento das correntes e as ondas e a manterse estable no fondo do mar.

P2 - Como elixes o grosor e a densidade de CWC?

A:Son seleccionados en función do obxectivopeso mergullado, criterios de estabilidade, profundidade/corrente da auga, método de colocación e sistema de revestimento (FBE/3LPE/3LPP), polo que a liña cumpre as marxes de estabilidade sen custos innecesarios.

Q3:Pódese aplicar CWC sobre 3LPE/FBE e aínda permitir a soldadura no lugar?

A:Si-Octal Pipe fornece CWC3LPE/FBE/3LPPconExtremos libres-controlados de formigón e recortes de revestimento, polo que a soldadura de circunferencia e o revestimento de xuntas de campo poden realizarse de forma limpa sen quebrar formigón.

Certificacións



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Estándar:ISO 21809-5

Rango de tubos:6″ – 48″ (ata 60″ opcional)

Espesor do revestimento:25-150 mm

Densidade do formigón:3040 – 3500 kg/m³

Reforzo:Malla de aceiro, fibras, aditivos

Aplicacións:Gasodutos offshore, fluídos submarinos, pantanos, ríos
