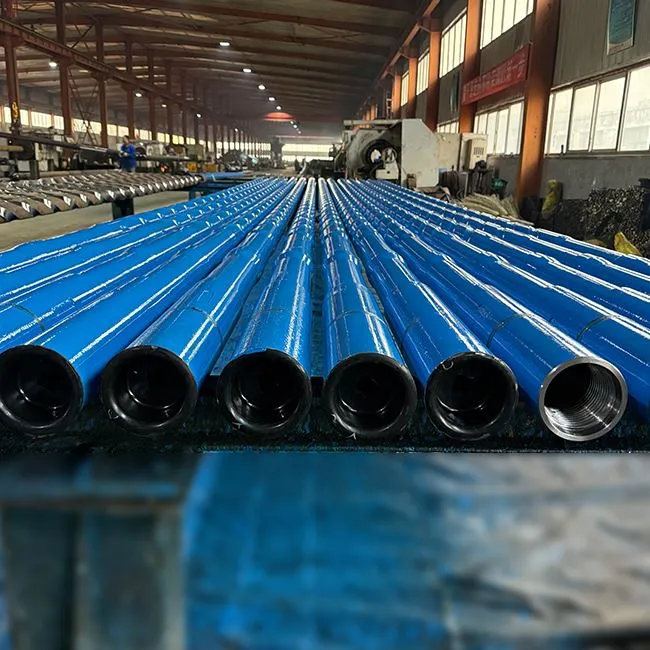

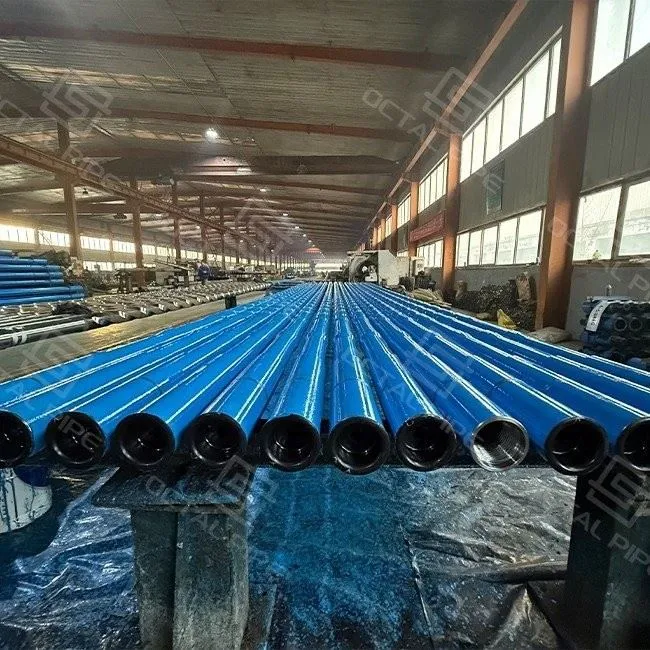

Tubo de perforación

Tubo de perforacióné un tubular de cadea de perforación de aceiro con extremos revoltos e xuntas de ferramenta soldadas, fabricado e inspeccionado segundo a API Spec 5DP para que a adquisición poida asegurar a aceptación, a trazabilidade e a-fiabilidade antes de que a tubaxe chegue á plataforma.

Como fabricante de tubos de perforación, Octal Pipe céntrase nos puntos de falla controlables-soldadura das unións da ferramenta, integridade da rosca e rexistros de-nivel de envío-porque a maioría dos atrasos da plataforma comezan na conexión, non no corpo da tubaxe. e API Spec 7-2 para conexións de xuntas de ferramentas. Isto garante a resistencia mecánica, a precisión dimensional e a intercambiabilidade con equipos de perforación internacionais.

En termos de compra reais, os problemas de tubos de perforación normalmente non comezan no fondo do pozo-empezan poralcance PSL/grado pouco claro, conexións/xuntas da ferramenta non coincidentes e rexistros de inspección que faltanque retardan as comprobacións entrantes e crean atrasos-laterais. Octal ofrece tubos de perforación API 5DP como unaceptación{0}}paquete listo: entradas claras de RFQ (usando API RP 7G como referencia de selección), ámbito de inspección definido e un paquete de documentos que reduce a revisión e argumentación posterior.

Os tubos de perforación son a cadea de traballo que conecta o sistema rotativo de superficie coa broca e o conxunto de fondo (BHA). Na perforación normal, realiza tres funcións ao mesmo tempo. En primeiro lugar, transmite o par de rotación e RPM desde a unidade superior ou a mesa rotativa a través das conexións de unión da ferramenta-para xirar a broca. En segundo lugar, leva carga axial (peso-en-bit) e flexión a medida que a traxectoria do pozo cambia e a corda entra en contacto co pozo. En terceiro lugar, actúa como conducto de presión para o fluído de perforación: o lodo é bombeado polo tubo de perforación ata as boquillas da broca, despois regresa polo anel para transportar cortes, controlar a presión, arrefriar a broca e estabilizar o burato.

Dado que o ambiente do fondo do pozo non está en estado estacionario-, a sarta de perforación está constantemente exposta a respostas dinámicas que se mostran na figura: vibración e choque axial (rebote de bits), vibración e impacto lateral (flexión e contacto coa parede) e vibración torsional. A vibración de torsión pode converterse en stick-slip, onde a broca diminúe ou se detén momentáneamente mentres continúa a rotación da superficie, e despois liberase de súpeto-creando un alto par máximo e acelerando a fatiga nas conexións e nas zonas de transición. O remuíño de bits é unha inestabilidade lateral onde o bit/BHA precede ao redor da liña central do burato; Os xiros cara a adiante e cara atrás describen diferentes patróns de rotación/contacto e poden provocar un desgaste rápido da fresa e danos na conexión. É por iso que a selección e inspección de tubos de perforación están dirixidas pola integridade da conexión, a consistencia dimensional e a trazabilidade, non só o diámetro exterior e o grosor da parede.

Construído por un fabricante de tubos de perforación segundo API Spec 5DP, para que a adquisición poida bloquear a aceptación, quentar-a-a trazabilidade das unións e facer-fiabilidade antes de que a tubaxe chegue á plataforma.

Tamaños de tubos de perforación

Especificación de tubos de perforación API 5DP (grados, tamaños, conexións)

• Selección da calidade: axuste E75/X95/G105/S135 ao programa de torque, tensión e profundidade de perforación esperado.
• Pozos ácidos / corrosivos: indica a tendencia CO₂/H₂S para que as opcións de protección e o ámbito de inspección poidan aliñarse (cando se especifique).
• Control do risco de conexión: escolle o tipo de articulación da ferramenta e fai unha práctica-para reducir a irritación e os danos no ombreiro.
• Recepción de claridade: require unha identificación conxunta de-nivel + lista de empaquetado para un reconto rápido e a aceptación do estaleiro.

Octal Pipe segue unha secuencia de fabricación estrita e trazable para garantir a integridade mecánica e a resistencia á fatiga:

1. Fabricación de aceiro e laminación de tubos

• Tubos de aceiro de aliaxe sen soldadura (35CrMo, 40Cr, 4137H, 4145H) con química controlada.
• A fundición continua e a perforación garanten unha estrutura uniforme do gran.

2. Molestar

• Os extremos das tubaxes quéntanse e fórxanse en formas Internas Upset (IU), External Upset (UE) ou Internal-External Upset (IEU).
• A alteración aumenta a área de-sección transversal para a soldadura de unións de ferramentas, mellorando a resistencia da conexión.

3. Tratamento térmico

• O temple e o revenido proporcionan o rendemento/resistencia á tracción requirida (por exemplo, S135 Maior ou igual a 135.000 psi).
• Os ciclos controlados do forno garanten unha dureza uniforme en toda a lonxitude do tubo.

4. Soldadura por fricción

• A soldadura por fricción-de precisión une as xuntas da ferramenta ao corpo do tubo alterado.
• A zona de soldadura sofre un tratamento térmico especial para conseguir unión metalúrxica sen costura.

5. Mecanizado e roscado

• Roscas API 7-2 (NC, IF, REG, FH) cortadas con precisión CNC.
• Revestimento de fosfato e recubrimento de cobre aplicado para reducir a irritación.

6. Bandas duras e protección de superficie

• A base de Fe-, carburo de Cr- ou de aleación de Nb amplía a resistencia ao desgaste.
• Revestimento final con inhibidores de óxido para protección de transporte/almacenamento.

• Conexións estándar:API NC, IF, FH, REG
• Conexións Premium:XT™, HT™, rosca dobre-de ombreiro (para resistencia ao torque e á fatiga)
• Bandas duras:Desgaste-capas de protección aplicadas ás xuntas das ferramentas, o que reduce a frecuencia de substitución do chan da plataforma.
• Tratamentos de superficie:Revestimento de cobre, fosfatado e anti{0}}revestimentos.

Conexións de tubos de perforación API 5DP e xuntas de ferramentasdecide se a túa corda combínase sen problemas na plataforma-ou se transforma en tempo de espera e de reelaboración. A maioría dos "problemas do sitio" proveñen dunha das tres lagoas de contratación: odesignación de conexión incorrecta, dimensións da unión da ferramenta que non coinciden coas ferramentas de manipulación, oufalta unha proba de control de fíos.

Que poñer no PO (para que Octal o proporcione como un sistema combinado):

• Tipo de conexión:NC / IF / REG / FH (ou o estándar exacto da súa flota)
• Plan de pin/caixa:confirmar a orientación do pin/caixa e calquera necesidade de cruce
• Límites da articulación da ferramenta:OD da unión da ferramenta + restricións de espazo de pinza/zona de ascensor
• Opcións de uso (só se é necesario):bandas duras, revestimento interno, práctica anti-desgaste
• Ámbito de protección:protectores de rosca incluídos (pin e caixa)

Como reduce Octal os problemas (específicos, non xenéricos):

• Confirmamos oplan de conexión e límites de unión da ferramenta antes da produciónpolo que o tubo entregado coincide coa túa práctica de plataforma, non un fío "predeterminado".
• Cada envío inclúetrazabilidade + rexistros dimensionais, eproba de calibre de fíos cando se especifique-polo que a inspección entrante pode pechar sesión sen buscar correo electrónico.
• Os protectores de fíos e a agrupación estable trátanse como parte do control do risco de aceptación, porque a maioría-de problemas de maquillaxe comezan na manipulación, non na metalurxia.

adquisición-primeiro + controis octal:

Os danos-no piso do aparello adoitan provenir de ferramentas de manipulación non coincidentes, configuración incorrecta das pinzas ou maquillaxe-incontrolada. Octal Pipe ofrece tubos de perforación con opcións de conexión (NC/IF/REG/FH e dobre-ombro) e tratamentos de superficie (fosfatado/cobre) para que a corda funcione limpamente con equipos de manipulación estándar.

Referencia de tamaño de broca de toque (para roscado de tenda, non tubo de perforación de campo petrolífero)

As seguintes consultas sobre o "tamaño de broca de tope de tubo" refírense aos tamaños de broca de grifo utilizados para cortar roscas NPT nun entorno de taller; non son tubos de perforación OD/especificacións de conexión. Para unha referencia rápida: 1/8″ NPT broca de grifo é comúnmente11/32″ (0,344″/8,73 mm), 1/4″ NPT é7/16″ (0,438″/11,11 mm), e 3/8″ NPT é37/64″ (0,578″/14,68 mm)-comproba sempre co gráfico do fabricante do toque para ver a serie exacta de fío e a porcentaxe de fío.

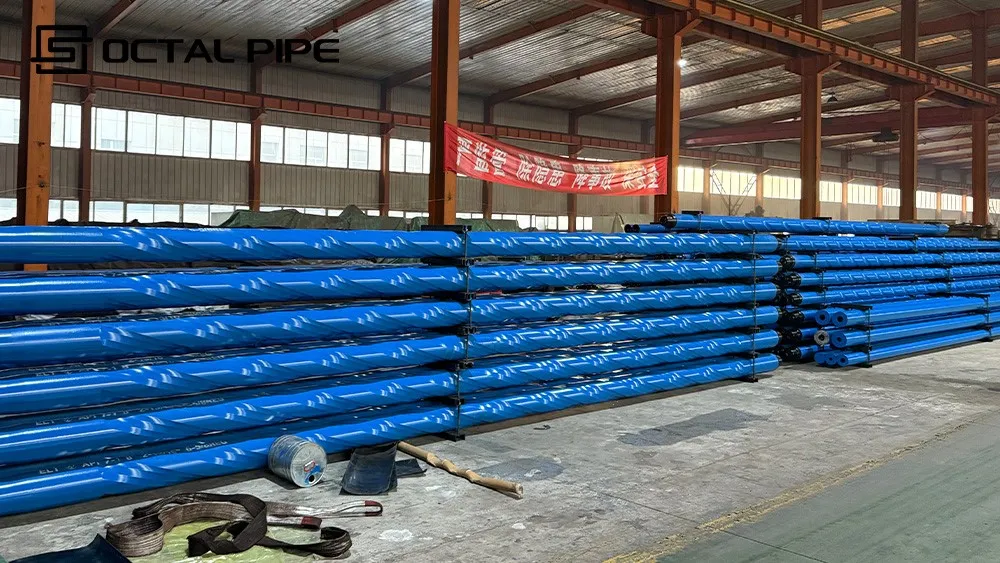

Os diferentes tipos de tubos de perforación están deseñados para condicións específicas do pozo:

• E75:Rendemento Maior ou igual a 75.000 psi. Adecuado para pozos de pouca profundidade/-mediana profundidade.
• X95:Rendemento Maior ou igual a 95.000 psi. Grao de uso xeral-con mellor dureza.
• G105:Rendemento Maior ou igual a 105.000 psi. Úsase en pozos máis profundos ou cargas máis elevadas.
• S135:Rendemento Maior ou igual a 135.000 psi. Necesario para pozos profundos e condicións HPHT.

Parámetros mecánicos clave (según API 7-1/5DP):

• Resistencia á tracción:Verificado mediante probas destrutivas para cada grao.
• Resistencia ao impacto:Probas Charpy V-notch a temperaturas críticas.
• Control de dureza:Articulacións de ferramentas 285–341 HB típicas; dureza corporal estrictamente regulada.
• Rendemento á fatiga:Zona de soldadura do corpo/unión da ferramenta comprobada para a resistencia á carga cíclica.

A contratación non necesita a redacción "QA rigorosa". Necesitascriterios numéricos de aceptacióne apaquete de documentosque mostra os resultados medidos. Para tubos de perforación API 5DP (PSL-1 / PSL-2 / PSL-3), Octal aliña o alcance de inspecciónPO/ITP, a continuación, entrega rexistros que coinciden coas comprobacións que realmente realizan os seus inspectores.

Paquete de documentos EN 10204 3.1/3.2 (cando se especifique):MTC/CMTR con número de calor, química, resultados mecánicos e trazabilidade na lista de envíos.

Subministros Octal PipeTubo de perforación API 5DPpara programas de perforación onde os compradores se preocupan menos pola "tubo de perforación en xeral" e máiscompatibilidade de conexión, risco de fatiga e papeleo de aceptacióniso non ralentizará a plataforma.

Pozos desviados e direccionais (onde a fatiga e o desgaste das xuntas da ferramenta aparecen primeiro)

Doglegs e ciclos repetidos castigan as conexións. O erro de compra máis común é pedir tubo sen bloquearplano de conexión + límites de unión da ferramenta, e despois descubrindo a incompatibilidade durante a maquillaxe-.

• Enfoque de tubo octal:confirme a designación exacta da conexión e as limitacións da unión da ferramenta no pedido de compra e, a continuación, admita a aceptación con probas de inspección/avaliación de fíos cando se especifique, polo que "non compensará" non se converta nun problema-de tempo de plataforma.

Loxística offshore e de multi-manexo (onde os fíos danan antes de que ninguén se dea conta)

Cando a tubería é levantada, posta en escena e transferida varias veces, "parece ben á súa chegada" adoita converterse en danos de pin/box que só aparecen na plataforma.

• Enfoque de tubo octal:tratar a protección como parte do control de calidade-protectores de rosca + agrupación estable + marcación clara por tamaño/grado/longitud-para que o teu estaleiro receptor non combine especificacións e a túa tripulación non estea solucionando os danos de transporte.

Servizo agre / fluídos de perforación corrosivos (onde a corrosión interna se converte no custo oculto)

En pozos conH₂S/CO₂, altos cloruros ou fluídos de perforación agresivos, os fallos das tuberías de perforación adoitan comezar como corrosión interna ou picaduras moito antes de que a corda "se vea mal" externamente-e despois aparece como un rexeitamento prematuro durante a inspección ou un tempo de inactividade inesperado.

• Enfoque de tubo octal:atendemos a orde ao redor do seu entorno real (controladores de fluído/corrosión + temperatura), despois fornecemos o tubo de perforación API 5DP cunpaquete listo{0}}inspecciónque admite a aceptación (MTC/CMTR + resultados mecánicos, máisOpcións de NDT e revestimento interno cando se especifique no PO/ITP), polo que as compras de servizos corrosivos-non dependen de suposicións.

Para comparar EPC e contratistas de perforaciónFabricantes de tubos de perforación de Chinaeprovedores de tubos de perforación, a decisión adoita depender da disciplina de rastrexabilidade (calor-a-mapeamento conxunto), protección da conexión durante o transporte e se os rexistros de control de calidade se poden arquivar directamente no sistema do proxecto (cando se especifique en PO/ITP).

1. Calidade da soldadura das unións da ferramenta (o punto de acceso estrutural real)

2. O tubo de perforación raramente falla no medio do corpo primeiro-os problemas adoitan concentrarse arredor dozona de unión/soldadura da ferramentaporque leva{0}}ciclos de maquillaxe, torque e flexión. Octal Pipe controla isto tratando a unión da ferramenta como un proceso-paso crítico, non como un complemento de produtos básicos-, e os rexistros de envío vinculan o traballo conxunto da ferramenta ao lote, polo que a aceptación non depende de que "pareza ben".

3. Tratamento térmico e consistencia da calidade (por que "API 5DP" aínda necesita probas)

4. Comprar tubos de perforación API 5DP non é só comprar unha etiqueta-é mercarrendemento mecánico repetiblelote a lote. Octal Pipe mantén a subministración coherente mediante un procesamento controlado e ofrece os resultados mecánicos no paquete de documentos para que a adquisición poida aprobar con probas, non con promesas de provedores.

5. Mecanizado de roscas e disciplina de calibración (-fabricase a fiabilidade de maquillaxe)

6. A maioría dos atrasos na plataforma proceden de roscas: irritación, mal axuste ou danos que se puideron evitar. Octal Pipe trata o control de fíos como a calidade de fabricación-os fíos están protexidos na súa manipulación e, cando o teu PO/ITP o solicite, a entrega inclúeprobas de calibración de fíospolo que o equipo receptor pode asinar sen argumentos.

7. Embalaxe como parte da calidade do proceso (porque o envío pode estragar un bo tubo)

8. Incluso a tubería perfectamente feita pode "facerse mal" na loxística. É por iso que Octal Pipe trata os protectores, a estabilidade do agrupamento e a marcación por tamaño/grado/longitude como parte do control do proceso-de xeito que o que recibes estea listo para executarse, non "necesita clasificalo e revisala".

Cando está a mercar tubos de perforación para a venda dun programa activo, a forma máis rápida de evitar un rexeitamento "non compensar" é citalo como un sistema combinado, non como un tubo xenérico. Indique OD/WT e rango (R1/R2/R3), grao (E75/X95/G105/S135) e a designación exacta da conexión (NC/IF/REG/FH ou ombreiro dobre-premium), despois engade restricións de articulación da ferramenta (espazo OD/pinzas) e requisitos de protector para a manipulación e a conta de xardín. Se o teu PO/ITP require probas, só se indican os rexistros-resultados de deriva (tamaño do mandril + aprobación/falla), o calibre de fíos e o alcance do NDT-para que o envío chegue "preparado para a aprobación-" en lugar de activar ciclos de inspección adicionais.

Contacta agora

Esta páxina abranguetubo de perforación API 5DP para campos petrolíferospara cordas de perforación. Os gráficos de tamaño de broca para rosca NPT son un tema de mecanizado separado e non forman parte da adquisición de tubos de perforación.

FAQ



Cal é a diferenza entre API 5DP e API RP 7G para a compra de tubos de perforación?

API 5DPé oestándar de compra e aceptaciónpara fabricación/inspección de tubos de perforación.API RP 7Gúsase máis como areferencia de selección(que entradas hai que considerar para os membros do vástago de perforación e os límites de operación). Nas solicitudes de oferta, usa 5DP para bloquear a aceptación e usa o pensamento 7G para evitar a compra de conexións incorrectas-clasificadas/erróneas-.

Que debo especificar ao comprar tubos de perforación API 5DP para evitar atrasos-laterais- de compensación do aparello?

EspecificarOD/WT + Rango (R1/R2/R3), grao, e o exactodesignación de conexión(NC/IF/REG/FH) máislímites da articulación da ferramenta(espazo OD/pinzas). Engadirprotectores de roscae indique claramente o alcance da inspección requirido (por exemplo, calibración de fíos/NDT) no PO para que non se "asumira" nada.

Que documentos deberían vir con tubo de perforación API 5DP para a inspección entrante?

Como mínimo:MTC/CMTR (trazabilidade), rexistros dimensionales/rectitudine, e a lista de embalaxe mapeada portamaño/grado/lonxitude. Se o teu PO/ITP o require, engadeprobas de calibración de fíos, máisInformes de NDT/hydrotest/impactsó cando se especifica-polo que a aceptación está baseada en probas-, non en correo electrónico-.

Como elixo as conexións e as unións das ferramentas para programas de perforación desviados ou de alto-par de torsión?

Nos traballos de torque desviado/alto-, os fallos e os atrasos adoitan comezar noconexión/xunta ferramentazona, non o corpo da tubaxe. Escolle conexións que coincidan co estándar do teu aparello/flota e, a continuación, bloquee as limitacións das xuntas das ferramentas e os requisitos de manipulación (protectores/embalaxe) para reducir o dano da rosca e compensar os-rechazos; solicitar rexistros de inspección adicionais cando o seu historial de fallos así o xustifique.

Certificacións



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Rango OD: 2 3/8" – 6 5/8"

Graos: E75, X95, G105, S135

Lonxitudes: R1 / R2 / R3

Tipos de molestias:IU, EU, IEU

Conexións:NC, IF, REG, FH, opcións premium

Aplicacións:Pozos profundos, HPHT, offshore, perforación direccional
