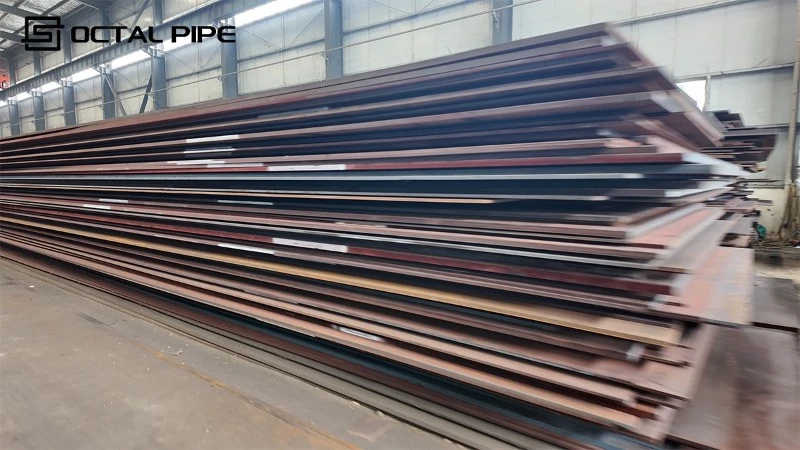

Placa pesada e ancha de 4100 mm

Os proxectos enerxéticos e offshore modernos requiren cada vez máis placas extra-anchas e altas-planas para reducir as soldaduras lonxitudinais, acelerar a fabricación de módulos e garantir un rendemento mecánico previsible. A oferta de placas anchas e pesadas de 4100 mm de Octal Pipe está desenvolvida exactamente para ese propósito: para subministrar placas de ata4100 mm de anchoeata 200 mm de espesordunha liña de produción dedicada e totalmente conectada por pasos-equipadaarrefriamento acelerado MULPICeNivelación en quente de 9 rolos.
Esta páxina presenta o produto primeiro-o que realmente podemos ofrecer-e, a continuación, explica a liña de produción que hai detrás, para que os compradores e enxeñeiros poidan rastrexar cada función de rendemento ata o proceso.

As placas de 4100 mm de Octal Pipe están situadas para usos de alta-responsabilidade: instalacións enerxéticas, estruturas offshore, grandes tanques e equipos de presión/proceso. As placas pódense entregar segundo as principais especificacións internacionais (ASTM, EN, GB) e para proxectar apéndices técnicos.

Capacidade dimensional

Esta gama permite aos fabricantes reducir as soldaduras a tope lonxitudinais, mellorar a integridade do panel e cortar pezas pesadas directamente dunha soa placa.

Sectores de aplicación

Vantaxes do produto

• Formato extra-ancho (ata 4100 mm):menos costuras de soldadura e menos unións NDT.
• Fiestra de espesor ancho (6–200 mm):unha liña cobre placa media e placa pesada, boa para paquetes EPC.
• Alta planitude:importante para o corte automático, a montaxe de paneis e a soldadura robótica.
• Proceso preparado para graos de alta-resistencia/baixa-temperatura:porque o rolamento e o arrefriamento están controlados.
• Exportar-documentación lista:MTC, informes dimensionais, inspección de terceiros-a petición.

Para soportar os produtos anteriores, Octal Pipe usa unha liña de placas construída arredor de aconcepto de transferencia totalmente escalonada, polo que a temperatura da lousa, o estado da superficie e o programa de rodadura mantéñense estables desde o recalentamento ata o arrefriamento.

Ruta do proceso

Prequecemento de lousa → Forno de recalentamento de vigas de -paseo → Descalcificación de auga a-alta presión → Desbaste de 4 altos → Unidade de refrixeración acelerada MULPIC → Máquina de nivelación en quente de 9 rolos → Zona de refrixeración por aire

Papel do proceso:

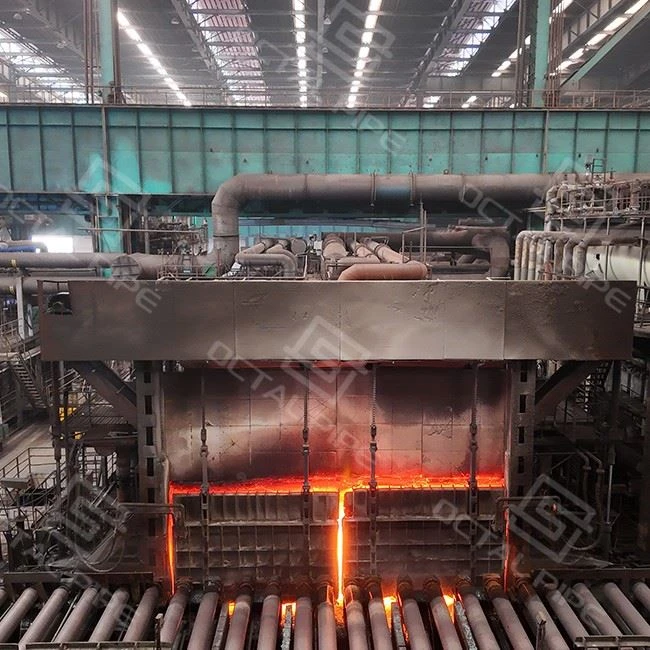

• Requecemento-de raio ambulante:calefacción uniforme da lousa, sen marcas de fondo, imprescindible para seccións grosas.
• Descalcificación de alta{0}presión:elimina a escama de óxido xusto antes da deformación, mellora a vida útil da superficie e do rolo.
• molino de 4 altos:maior rixidez para placas de 4100 mm, mellores tolerancias de grosor e forma en todo o ancho.
• Refrixeración MULPIC:arrefriamento controlado e rápido xusto despois de rodar para conseguir un equilibrio entre resistencia e dureza para o servizo offshore ou a baixa{0}}temperatura.
• Nivelación en quente de 9 rolos:elimina ondas/camber mentres a placa aínda está quente, o que dá unha gran planitude incluso en placas extra-anchas.

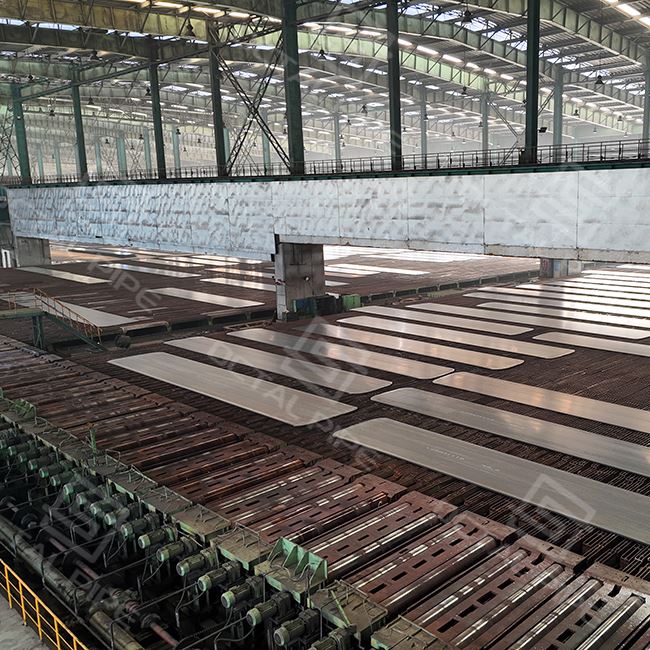

• Campo de refrixeración por aire:estabiliza a microestrutura despois do arrefriamento controlado.

Mapeo de procesos-beneficios

Cando fontePlaca de aceiro pesada e ancha de 4100 mm, o risco real non é a dispoñibilidade-é se ofabricante de chapas de aceiropode manter o control da forma en toda a anchura e liberar placas que non crearán problemas de axuste-e reelaborar na fabricación. Como o teuprovedor de chapas de aceiro, Octal Pipe axúdache a bloquear os detalles PO/ITP que importan en placas anchas: identificación da placa ligada a calor/lote, puntos de retención de inspección acordados e elementos de aceptación claros para dimensións e planitude (cando se especifique).

Os proxectos de placas anchas tamén fallan durante a loxística, non durante a rodaxe. Un capazfábrica de chapas de aceirodebería enviar placas anchas con regras de embalaxe e manipulación de exportación que reduzan os danos nos bordos e a distorsión no transporte interior e no levantamento portuario. Cando sexa necesario, aliñamos a marca, a lista de embalaxe e a trazabilidade para que a recepción poida confirmar "esta placa é este calor/lote" sen demoras e calquera ámbito de aplicación UT/NDT execútase coa base de aceptación indicada no seu PO/ITP.

En Octal Pipe, anchoplaca de aceiroas ordes son liberadas oevidencia de aceptación, non en "debería estar ben". Para proxectos de placas pesadas e anchas de 4100 mm, aliñamos a ruta da fábrica, o alcance da inspección e o embalaxe de exportación para que o seu equipo de recepción poida verificartrazabilidade, xeometría e alcance de NDTsen bucles de reelaboración. Ofrécense os elementos a continuacióncando se especifique en PO/ITP.

• Certificados de proba de fábrica (EN 10204 3.1 / 3.2): emitimos placas de aceiro MTC/CMTR con trazabilidade térmica/lote, propiedades químicas e mecánicas vinculadas ao ID da placa para a presentación do control de calidade do proxecto.
• Inspección de dimensións e planitude da placa de aceiro: comprobamos o ancho, o grosor, a lonxitude e a forma/planitud da placa para a preparación da fabricación, especialmente en placas de aceiro pesadas e anchas onde se encaixan as unidades de distorsión-retrasas.
• UT/NDT para placas de aceiro (cando sexa necesario): para placas de recipientes a presión ou placas estruturais offshore, organizamos a UT segundo a súa base de aceptación especificada e o informe indica o método, a cobertura, o nivel e os resultados (proba/reparación/re{0}}proba).
• Estado e protección da superficie: a chapa de aceiro pódese enviar como-laminada ou con granallado + imprimación de tenda adaptada ao teu sistema de pintura para que as placas cheguen listas para a manipulación do xardín e a preparación da fabricación.
• Embalaxe de exportación para placas de aceiro anchas: aplicamos flexes de aceiro, protección de bordos e placas-mediante-etiquetado de placas (información de pedido + calor) para reducir os danos nos bordos e-confusións durante o transporte interior e o levantamento do porto.
• Paquete de documentos de recepción: a lista de embalaxe e a lista de marcado están aliñadas cos ID de placas para que o teu equipo poida conciliar rapidamente "placa no camión" e "placa no MTC".

Primeiro deseño do produto-para compradores
Describimos o que podemos fornecer (4100 mm de ancho, 6-200 mm de grosor, usos offshore/presión) antes de falar dos equipos. Iso coincide coa forma en que buscan os compradores do proxecto e como Google coincide coa intención.

Ruta de muíño real, proceso non inventado-
A ruta "requecemento → descalcificación → 4-alto → MULPIC → nivelación de 9 rolos → arrefriamento por aire" é unha secuencia moderna recoñecible de molino de placas. Isto dálle autoridade ao contido e faino máis próximo á documentación do fabricante.

Apto para proxectos internacionais
Octal Pipe pode aliñar as placas con ASTM/EN/GB e achegar unha inspección de terceiros-se un contrato EPC require testemuñas externas.

Especialización-extra ampla
Non todos os provedores poden indicar 4100 mm de ancho. Poñer isto na páxina axúdache a clasificar as consultas do tipo "placa de 4100 mm", "fresa de placa ancha", "placa de aceiro extra ancha" que son menos competitivas que as "placa de aceiro" xenérica.

Cando envíe unha consulta a Octal Pipe, indique:

Pratoancho × grosor × lonxitude

Estándar/aplicación(offshore, recipiente a presión, estrutural)

Temperatura da proba de impactoe enerxía (se servizo de{0}}temperatura baixa)

Nivel NDTe se é necesario un terceiro-

Superficie e embalaxerequisitos

Canto máis completa sexa a información técnica, máis rápido poderemos comparala co programa de laminación e refrixeración da liña de 4100 mm.

Contacta agora

FAQ





Que debo especificar no PO de chapa ancha de aceiro para evitar atrasos na fabricación?

No PO, bloquearancho × grosor × lonxitude, estándar de aplicación (estrutural/offshore/recipiente a presión),tolerancia á planitude/forma, estado do bordo (corte-fresado ou corte-), estado da superficie (como-enrolado ou granallado/imprimado cando se especifique) e calqueraRequisito UT/NDT + nivel de aceptaciónpolo que a recepción pode aceptar placas sen bucles de reelaboración.

Cal é a diferenza entre EN 10204 3.1 e 3.2 para chapas de aceiro?

EN 10204 3.1é o certificado de inspección da fábrica con resultados químicos/mecánicos ligados á calor/lote, mentres queEN 10204 3.2engade verificación/pecha{0}}independente (terceiro-representante do comprador) cando o requira o proxecto.

Cando debo esixir probas UT para a chapa de aceiro e que debería mostrar o informe UT?

Requirir UT cando a placa é para fabricación soldada crítica (por exemplo, seccións máis grosas ou control de calidade especificado por proxecto-); estándares comúns inclúenEN 10160ouASTM A578, e o informe UT debería indicarmétodo + cobertura + nivel de aceptación + resultados(aprobar/reparar/re{0}}proba) segundo se define en PO/ITP.
