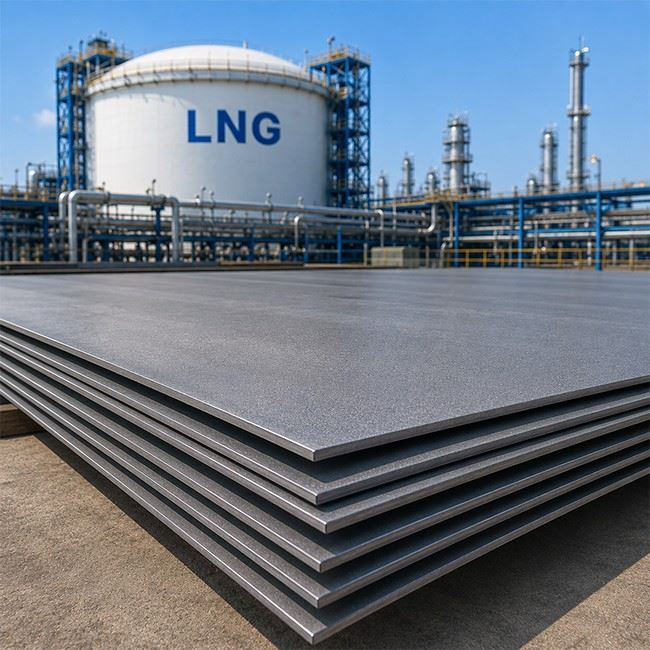

Placa de aceiro de aliaxe de níquel A645

A placa de aceiro de aliaxe de níquel A645 é unha placa de recipiente a presión-enfriada e revenida ao 5 % de níquel que se usa onde o aceiro debe manter a resistencia ao impacto á temperatura crioxénica. En tanques de GNL, recipientes de almacenamento de LEG/GLP e equipos de presión de baixa -temperatura, os compradores normalmente comproban ASTM A645 xunto coa condición Q&T, a temperatura de proba de impacto-, o nivel de aceptación de UT, o rexistro de tratamento térmico-e a trazabilidade MTC antes da aprobación da fabricación.

A diferenza do aceiro-níquel, ASTM A645 non é un material-revestido de superficie. O níquel engádese durante a fabricación de aceiro e traballa a través do espesor total da placa despois do laminado e do tratamento térmico. É por iso que se selecciona o material para as placas de capa, placas inferiores e outras seccións de almacenamento crioxénico onde se debe confirmar a fiabilidade da soldadura e a resistencia á fractura a baixa-temperatura antes do uso.

Nos proxectos de almacenamento de GNL e de baixa-temperatura, a placa ASTM A645 revisase en torno a un risco principal: a fractura fráxil despois de ciclos repetidos de arrefriamento e quentamento. A placa debe manter unha tenacidade de impacto estable despois do laminado, do tratamento térmico Q&T, do corte, do conformado e da soldadura.

Para a adquisición de tanques de GNL e buques crioxénicos, o nome da calidade non é suficiente para a súa aprobación. Os compradores adoitan comprobar a temperatura da proba de impacto-, o nivel de aceptación de UT, a trazabilidade do tratamento térmico-, a compatibilidade con WPS/PQR e os puntos de retención de-inspección de terceiros antes de comezar a fabricación.

Para as seccións de chapa inferior ou de capa máis grosa, a revisión é máis estrita porque a reparación de soldaduras, a nova proba de impacto e a substitución de placas fanse difíciles despois de cortar, conformar e soldar varias-pasas.

Os detalles da orde normalmente comprobados antes da produción

Antes de emitir unha orde de compra, a maioría dos proxectos crioxénicos e de GNL confirman primeiro o estándar da placa, a calidade, a condición Q&T, o requisito da proba de impacto-, o nivel de UT e o paquete de documentación. Estes elementos deciden se o material pode entrar na fase de aprobación de fabricación.

Para o servizo de GNL e crioxénico, a química é revisada xunto coa aprobación da dureza e da soldadura. O contido de níquel admite un rendemento de impacto a baixa-temperatura, mentres que o fósforo e o xofre mantéñense baixos para reducir o risco de inclusión, a sensibilidade á-fractura fráxil e o risco de-defectos de soldadura.

Os valores químicos reais deben seguir os requisitos finais de MTC, ASTM/ASME e as especificacións do proxecto aprobadas.

Para a chapa de aceiro de aliaxe de níquel A645, os compradores normalmente preocúpanse máis pola estabilidade de resistencia á baixa-temperatura que só pola resistencia-a temperatura ambiente. Na fabricación de GNL, a placa debe manter un rendemento fiable despois de laminar, enfriar, revenir, cortar, conformar e soldar.

Para a chapa de aceiro de aliaxe de níquel A645, a revisión mecánica céntrase na dureza crioxénica, as propiedades de tracción, o NDTT e o rendemento en dirección Z-. Na fabricación de GNL, estes valores compróbanse xunto cos rexistros de laminación, tratamento térmico Q&T, corte, conformado e soldadura.

Para a placa ASTM A645, o tratamento térmico ten unha influencia directa no rendemento crioxénico final. Despois do laminado controlado, a placa normalmente pasa por enfriamento e revenido para estabilizar a microestrutura e mellorar a consistencia da tenacidade no grosor da placa.

Durante a produción, os puntos clave de control inclúen o contido de níquel, o control de impurezas, a redución de laminación, a temperatura de enfriamento, o proceso de temperado e as condicións de arrefriamento. Para a placa do tanque de GNL, os compradores adoitan revisar os rexistros de-lotes de tratamento térmico xunto con MTC, informes UT e datos de probas de-impacto.

Antes do envío, débense comprobar a superficie da placa, as dimensións, a marcaxe, o número de calor e os rexistros de trazabilidade para confirmar que a placa entregada coincide cos documentos aprobados do proxecto.

Para as placas de aceiro de aliaxe de níquel ASTM A645 / 5Ni, os compradores adoitan comprobar a ruta de produción completa antes da aprobación do proxecto crioxénico ou de GNL. Os puntos clave de revisión non se limitan ao nome da cualificación, senón que tamén inclúen a condición de Q&T, o resultado da proba de impacto-, a aceptación de UT, o marcado da placa e a trazabilidade do número-de calor.

A ruta normal abrangue a fabricación de aceiro, acondicionamento de lousas, laminación controlada, temple e revenido, corte e mostraxe, probas mecánicas, inspección UT, comprobación dimensional e liberación de envases.

Durante a fabricación de aceiro, o fósforo e o xofre son controlados para reducir o risco de inclusión. Durante o laminado e o tratamento Q&T, o control da temperatura e a relación de redución afectan ao refinamento do gran e á consistencia da tenacidade-espesor.

Antes do envío, o informe de MTC, UT, o rexistro de-tratamento térmico, o resultado da proba de impacto-, o marcado de placas e os documentos de inspección de terceiros-deben coincidir cos requisitos aprobados do proxecto de GNL ou crioxénico.

Para o aceiro de aliaxe de níquel crioxénico, a estabilidade da microestrutura está moi relacionada coa tenacidade ao impacto e a resistencia á fractura{0}}quebradiza. A placa de aceiro 5Ni acabada normalmente mostra martensita temperada cunha pequena cantidade de austenita revertida despois do tratamento Q&T.

Nos proxectos de almacenamento de GNL, a microestrutura inestable, a segregación do centro ou o mal control da inclusión poden reducir a resistencia ás fisuras en condicións de arrefriamento repetidas. É por iso que a revisión metalográfica, a clasificación de inclusión, a inspección UT, o resultado do NDTT e os datos das probas de-impacto adoitan comprobarse xuntos durante a aprobación do material.

Para placas de aceiro 5Ni de 25 mm e 50 mm, o NDTT inferior a -120 graos e o control de inclusión en niveis D1 / DS0.5 poden soportar a revisión da seguridade contra fracturas en proxectos de almacenamento crioxénico e GNL.

O rendemento da soldadura é un dos principais puntos de revisión da placa ASTM A645 utilizada en tanques de GNL e recipientes a presión crioxénica. A placa base pode cumprir ASTM A645, pero a unión soldada tamén debe manter unha resistencia á baixa -temperatura despois da fabricación.

Nos proxectos de fabricación reais, os enxeñeiros adoitan revisar o control da entrada de calor, a condición de prequecemento, a dureza HAZ, a prevención de rachaduras de hidróxeno, a influencia PWHT e os rexistros WPS/PQR. Para a chapa SA645 grosa, pódese solicitar a cualificación de soldadura con testemuña de terceiros-antes de comezar a fabricación.

As probas de rachaduras en Y-de aceiro 5Ni a temperatura ambiente e en condicións de prequecemento de 50 graos mostraron unha taxa de fisuración superficial do 0 %, unha taxa de fisuración da raíz do 0 % e unha taxa de fisuración da sección do 0 % nas mostras probadas, o que admitiu a avaliación da resistencia á fisura-de soldadura para a fabricación crioxénica.

Para a soldadura en campo de placas de aceiro crioxénico, pódese comprobar o magnetismo restante antes da fabricación porque un magnetismo excesivo pode afectar á estabilidade do arco e ao control do cordón de soldadura.

Na fabricación de tanques de GNL, a chapa de aceiro 5Ni acabada normalmente compróbase na superficie da placa, nas esquinas da placa e nas áreas de preparación da soldadura. O magnetismo restante é xeralmente necesario por debaixo de 50 GS. A placa acabada pódese controlar dentro de 30 GS, coas esquinas da placa dentro de 20 GS e a maioría das outras posicións dentro de 10 GS.

O manexo adecuado despois do tratamento térmico, a redución da exposición a fontes magnéticas fortes e a medición antes da fabricación axudan a controlar o risco de interferencias de soldadura.

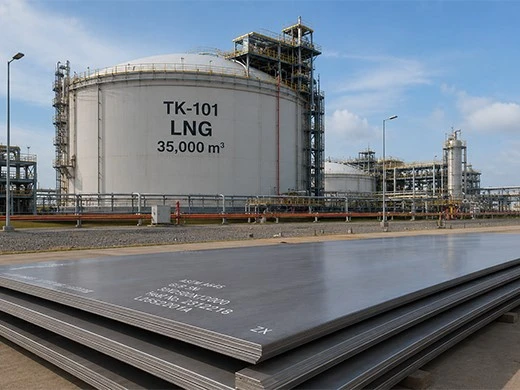

A placa de aceiro de aliaxe de níquel A645 úsase principalmente en tanques de almacenamento LEG, tanques de almacenamento de GLP, tanques de VLEC, tanques de combustible de GNL, recipientes a presión crioxénica e equipos de hidrocarburos de baixa-temperatura.

Os rexistros reais do proxecto 5Ni / 5.5Ni inclúen a placa A645 Gr.B para aplicacións de tanques de almacenamento LEG, a placa SA-645 Gr.A para un tanque de almacenamento de GLP de 30.000 m³ e a placa de aceiro 5.0Ni para un proxecto VLEC de 100.000 CBM. Estes casos de referencia poden apoiar a avaliación do comprador para aplicacións de almacenamento crioxénico.

Para proxectos de GNL e crioxénicos, a inspección ou aprobación relacionada pode implicar SGS, BV, DNV, LR, ABS, CCS, TÜV ou outras axencias-especificadas do proxecto.

ASTM A645 é aceiro de aliaxe de níquel, non aceiro chapado en níquel-. O níquel forma parte da química do aceiro e traballa a través do espesor total da placa despois do laminado e do tratamento térmico.

O aceiro-níquel só ten unha capa de níquel na superficie. Pode mellorar o aspecto ou a resistencia á corrosión superficial, pero non pode proporcionar a mesma tenacidade crioxénica de-espesor necesaria para tanques de GNL, recipientes a presión crioxénico ou sistemas de hidrocarburos refrixerados.

FAQ





P1: A placa ASTM A645 se subministra normalmente en condicións Q&T?

A1: Si. Para o servizo de GNL e crioxénico, a placa ASTM A645 adoita subministrarse en condicións de enfriamento e temperado para lograr unha dureza estable a baixa -temperatura.

P2: Por que é importante o 5% de níquel na chapa de aceiro A645?

A2: O níquel mellora a tenacidade a baixa-temperatura e a resistencia ás fisuras a través do espesor total da placa, o que é importante para os tanques de GNL e os equipos de presión crioxénica.

P3: Que documentos son normalmente necesarios para a aprobación da placa A645?

A3: adoitan solicitarse MTC, informe UT, informe de proba de impacto-, rexistro de tratamento térmico-, trazabilidade de placas, revisión de compatibilidade WPS/PQR e documentos EN 10204 3.1/3.2.

P4: Pódese subministrar a placa ASTM A645 cunha inspección de terceiros-?

A4: Si. SGS, BV, DNV, LR, ABS, CCS, TÜV ou outras inspeccións de terceiros-pódense organizar segundo os requisitos do proxecto.
